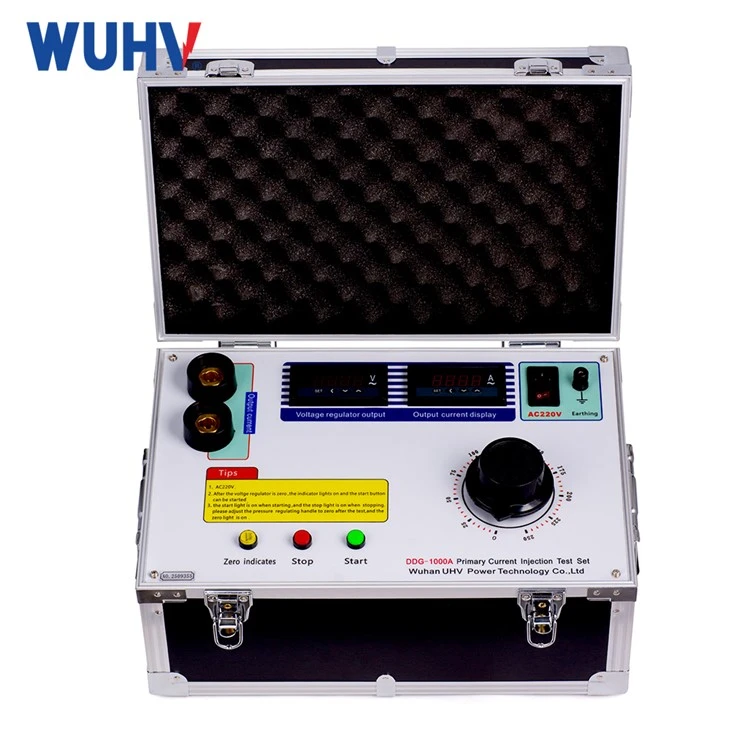

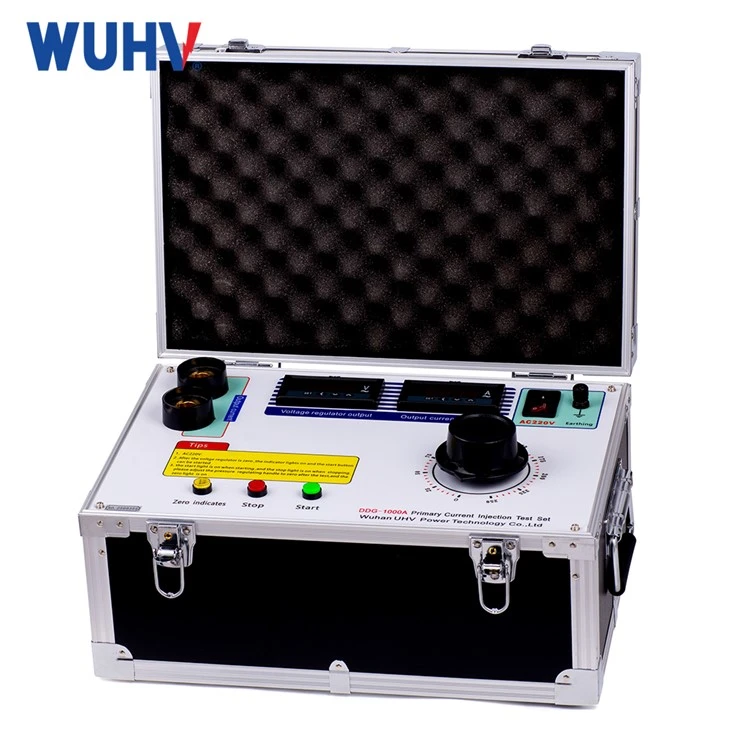

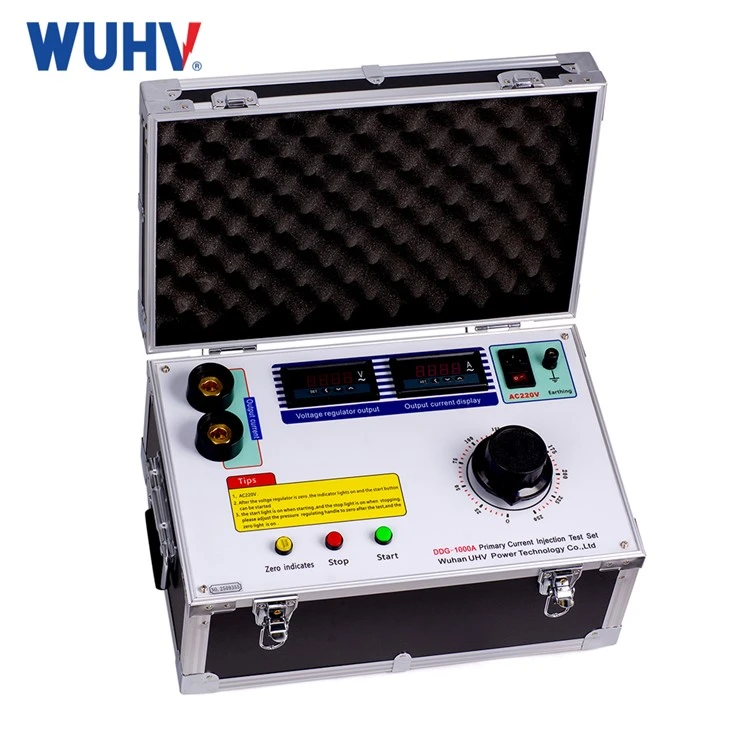

Primary Current Injection Tester

Primary Current Injection Tester er nauðsynlegur búnaður á stöðum með sterkum straumi. Það er mikið notað í virkjunum, rafdreifistöðvum, rafmagnsframleiðendum, rannsóknastofnunum og öðrum deildum. Búnaðurinn hefur stafina stutt-tíma eða hlé kerfi, lítil stærð, léttur og auðvelt viðhald og svo framvegis.

1. Hástraumsrafallinn hefur tvo ammetra til að fylgjast með stærðarsviði.

2. Hægt er að stilla sjálfvirka spennuna frjálslega.

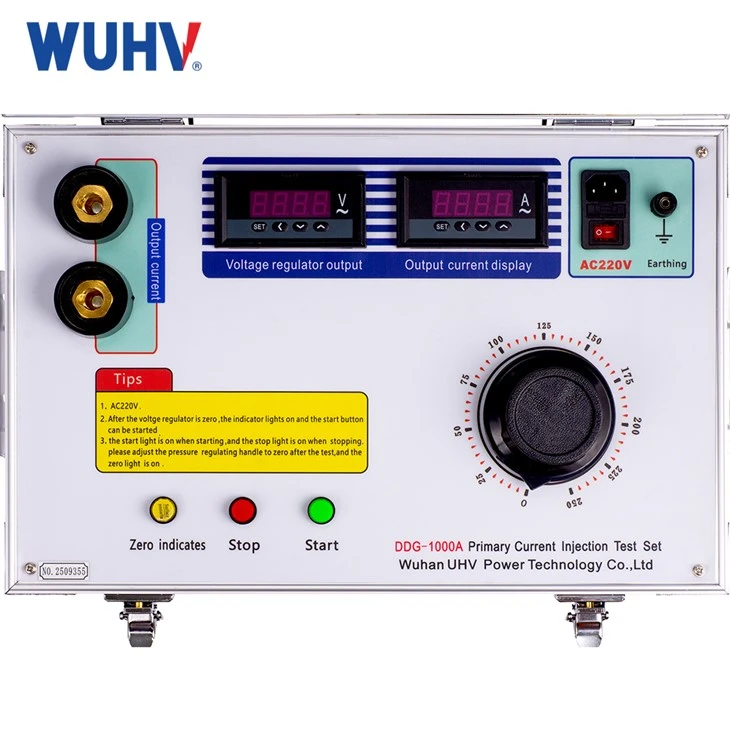

3. Stöðuljós, hnappastýring, auðvelt í notkun.

4. Heildaraðskiljanleg uppbygging er auðvelt að færa.

1. Tengdu straummagnarann ​​við prófuðu vöruna í samræmi við prófunarkröfurnar og vertu viss um að það sé aflgjafi. (Tengdu „inntakið“ á spjaldið við rafmagnið, „úttakið“ við „inntakið“ á DDK og „hljóðfærið“ við „hljóðfæri“ á DDK.

2. Veldu stöðu núverandi rofa í samræmi við nauðsynlegan straum.

3. Kveiktu á rafmagninu og græna ljósið ætti að vera kveikt (ef ekki skaltu snúa spennurofanum rangsælis á núll þar til græna ljósið logar). Ýttu á Startup Button, græna ljósið ætti að vera slökkt og rautt ljós loga. Snúðu spennurofanum réttsælis þar til straumurinn fer upp í það stig sem þarf.

4. Snúðu spennurofanum rangsælis í núll, ýttu á stöðvunarhnappinn, rauða ljósið er slökkt og grænt ljós logar. Prófunum er lokið.

1.Staðfestu hlífðargengið: Gakktu úr skugga um að gengið bregðist nákvæmlega við bilunarskilyrðum.

2.Test straumspennir (CT): Líkið eftir háum straumi til að sannreyna CT frammistöðu.

3. Herma eftir bilunarskilyrðum: Búðu til háan straum til að líkja eftir raunverulegum-bilunaratburðarás.

4.Kvörðun: Veitir áreiðanlega aðferð til að kvarða hlífðarbúnað.

Bættu áreiðanleika kerfisins: Gakktu úr skugga um að verndarkerfið sé rétt virkjað í raunverulegum bilunartilvikum.

Undirbúningur og uppsetning

Tengdu aðalstrauminnsprautuna við tækið sem verið er að prófa (td gengi eða straumspennir).

Stilltu æskilega straumstig, prófunartíma og prófunarham (td AC/DC straumur, þrepa innspýting eða stöðugur straumur).

Núverandi innspýting

Inndælingartækið framleiðir mikinn straum og sprautar honum inn í kerfið sem verið er að prófa.

Prófunarbúnaðurinn (td liðaskipti) mun bregðast við með því að virkja eða slökkva á grundvelli stillinga hans (svo sem ferðatíma og núverandi þröskulds).

Eftirlit og sannprófun

Fylgstu með viðbrögðum hlífðarbúnaðarins eða straumspennisins sem verið er að prófa.

Gakktu úr skugga um að CT eða gengi virki eins og búist er við þegar það verður fyrir prófunarstraumnum.

Upptaka gagna og skýrslugerð

Niðurstöðurnar eru skráðar til greiningar og skýrslugerðar.

Gögnin hjálpa til við að sannreyna hvort verndarbúnaðurinn virki rétt við bilunaraðstæður.

Líktu eftir bilunaraðstæðum með því að sprauta stýrðum háum straumum inn í aðalrásir eins og liða eða straumspenna. Inndælt straumur endurtekur ofhleðslu, skammhlaup eða önnur bilunarskilyrði sem upp koma í raunverulegum kerfum. Samkvæmt prófunarkröfum getur tækið myndað bæði AC og DC strauma.

1. Varnarliðaprófun: Staðfestu hvort gengið bregst rétt við bilunarskilyrðum og sleppi samkvæmt forskriftum.
2. Straumspennir (CT) Prófun: Líktu eftir háum aðalstraumi til að prófa nákvæmni CT og tryggja að þeir dragi rétt úr straumi hlífðarliða.
3. Kvörðun: Gakktu úr skugga um að liða og önnur hlífðarkerfi séu rétt stillt til að bregðast rétt við bilunarstraumum.
4. Viðhald og bilanaleit: Notað til að greina og viðhalda verndarkerfum til að tryggja rétta virkni þeirra.
5. Bilunarhermi: Líktu eftir raunverulegum-heimsgöllum (eins og skammhlaupum, ofhleðslu) til að sannreyna frammistöðu verndarkerfisins.

1. Öryggisjörð og einangrun

Gakktu úr skugga um að rofinn, CT og verndarkerfið séu að fullu-slökkt og einangruð. Jarðaðu allan búnað rétt.

2. Veldu Correct Current Range

Veldu prófunartæki með fullnægjandi útstreymi til að sleppa genginu eða metta CT. Forðastu að ofhlaða prófunartækið.

3. Forðastu langvarandi hástraumsútgang

Mikill straumur (yfir 1000A) hitar snúrur og innri íhluti. Fylgdu takmörkunum vinnulotu (td 1-2 mínútur Kveikt og síðan kælt).

4. Notaðu fullnægjandi prófunarkapla

Notaðu stutta, þykka kapla (td 50-70 mm² á 1000A) með þéttum tengingum til að koma í veg fyrir ofhitnun og spennufall.

5. Komið í veg fyrir snertingu við slysni

Úttakstenglar bera hættulega lága-spennu en mjög mikinn straum. Haltu óviðkomandi starfsfólki í burtu.

6. Öruggar allar tengingar

Lausar tengingar valda ljósboga, ofhitnun og rangri aflestri. Herðið allar klemmur og bolta vel.

7. Horfðu á Breaker Trip

Brotinn opnast þegar prófunarstraumur fer yfir verndarstillingu. Látið nálægt starfsfólk vita fyrir prófun.

8. Taka upp umhverfishita

Viðnám leiðara breytist með hitastigi (≈0,4%/gráðu fyrir kopar). Leiðréttu aflestur í staðlað viðmiðunarhitastig (20 gráður eða 75 gráður).

9. Útskrift eftir prófun

Innri þéttar eða spólar geta geymt afgangsorku. Bíddu þar til "útskrift er lokið" áður en þú aftengir snúrur.

10. Regluleg kvörðun og viðhald

Kvörðuðu árlega til að tryggja nákvæmni ammælis, tímamælis og úttaks. Skoðaðu snúrur, tengi og kæliviftu reglulega.
