Í einangrunarprófun raforkubúnaðar,AC Hipot(AC standist spennuprófari) ogDC Hipot(DC standist spennuprófari) eru tvö nauðsynlegustu prófunartækin. Fyrrverandi framleiðir sinusbylgju AC háspennu, sem líkir eftir rafsviði til skiptis við raunverulegan rekstur búnaðarins; Hið síðarnefnda gefur frá sér stöðuga DC háspennu og er almennt notað til nákvæmrar mælingar á lekastraumi í rafrýmdum álagi. Þetta tvennt kann að virðast hafa svipaða virkni, en meginreglur þeirra, viðeigandi aðstæður og áhættur eru gjörólíkar. Ef þú velur rangan búnað getur það ekki aðeins leitt til galla sem gleymist, heldur getur það einnig valdið óafturkræfum skemmdum á einangruninni.

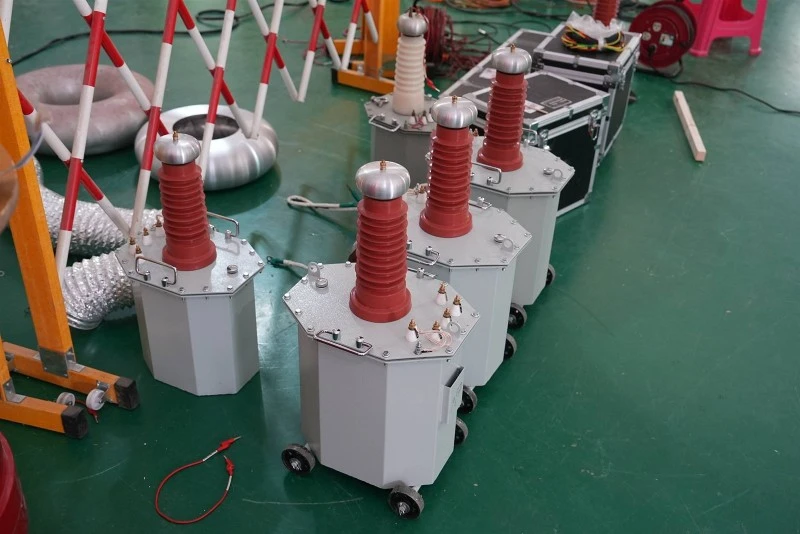

AC Hipot - "þrýstingspróf" sem líkir eftir raunverulegum vinnuskilyrðum
AC Hipot gefur frá sér AC háspennu á afltíðni (50Hz) eða ákveðna tíðni, og spennupólun þess snýst reglulega við og veldur rafspennu í báðar áttir á einangrunarefnið. Þessi prófunaraðferð er nátengd raunverulegri rekstrarstöðu langflestra raforkubúnaðar (svo sem spennubreyta, rofabúnaðar, GIS) og er því skráð sem skyldubundinn valkostur fyrir tegundaprófanir og verksmiðjuprófanir samkvæmt flestum öryggisstöðlum eins og IEC, GB, DL/T.
Kostirnir eru:
Engin þörf á að auka eða minnka spennu hægt og rólega, engin þörf á að losna eftir prófun og aðgerðaferlið er einfalt.
Það getur á áhrifaríkan hátt örvað snemma galla eins og að hluta losun og kórónu í einangrun og er viðkvæm fyrir niðurbroti einangrunar eins og loftgap og raka.
Prófunarniðurstöðurnar geta verið í beinni fylgni við nafnspennu búnaðarins og dómsviðmiðin eru skýr.
Ókostirnir eru jafn augljósir:
Fyrir rafrýmd álag eins og langar snúrur og stóra þétta mun samfelldur rafrýmd straumur eyða miklu magni af viðbragðsafli, sem krefst þess að búnaður hafi mikla framleiðslugetu (kVA), sem leiðir til fyrirferðarmikils og dýrs búnaðar.
Í stórum getuprófunarsýnum, ef bilun á sér stað, getur orkan á bilunarpunktinum verið mikil, sem getur aukið umfang tjónsins.

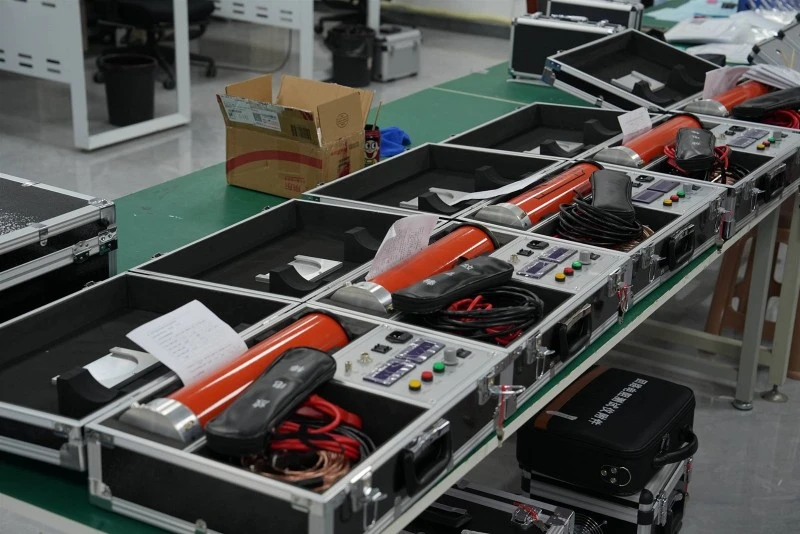

DC Hipot - Nákvæm skoðun á rafrýmd álagi
DC Hipot leiðréttir AC í einpóla DC háspennu og setur stöðugri spennu á prófunarsýnin. Við prófun minnkar upphafshleðslustraumurinn hratt og aðeins þarf að viðhalda lágmarks lekstraumi eftir það. Þess vegna er nauðsynlegt afl búnaðarins mun lægra en AC Hipot af sama spennustigi, sem gerir búnaðinn léttari og færanlegri.
Kjarni kostir:
Sérstaklega hentugur fyrir stór rýmd búnað eins og háspennu rafmagnskapla, aflþétta og rafala stator vinda. Prófunarstraumurinn endurspeglar aðeins einangrunarviðnám og frásogshlutfall, sem gerir það auðvelt að greina nákvæmlega hversu öldrun einangrunar er.
Undir jafnstraumsspennu er ekkert rafmagnstap inni í einangruninni og það myndar ekki hita vegna rafrýmds straums og dregur þannig úr hættu á skemmdum á einangrun.
Tækið er lítið í sniðum, létt í þyngd og auðvelt að flytja það á staðnum. Til dæmis, ZGF röð DC háspennu rafall framleitt af Wuhan UHV samþykkir hátíðni spennu tvöföldun tækni, með spennu nákvæmni ± 0,3%, og vegur aðeins brot af sömu getu afl tíðni próf spenni.
takmarkanir:
Jafnspenna er aðeins beitt í einstefnu og getur ekki líkt eftir einangrunarviðbrögðum undir rafsviðum til skiptis. Það gæti verið ekki nógu yfirgripsmikið fyrir sum einangrunarefni með veruleg skautunaráhrif.
Eftir að prófun er lokið verður að tæma það að fullu með losunarstöng, annars geta hleðslurleifar stofnað persónulegu öryggi í hættu eða valdið bilun fyrir slysni.
Sumir staðlar (eins og heimilistæki og upplýsingatæknibúnaður) leyfa ekki notkun jafnstraums í stað riðstraums. Ef það þarf að skipta um það er venjulega nauðsynlegt að hækka spennuna í √ 2 sinnum virkt gildi riðstraums (um 1.414 sinnum) til að ná jafngildu rafsviði.
Valstefna - innleiða "prófanir" byggðar á "efni", og forgangsraða stöðlum
Í fyrsta lagi ætti að fylgja nákvæmlega samsvarandi prófunaraðferðum fyrir prófaðan búnað. Til dæmis kveður DL/T 596 „Reglugerðir um fyrirbyggjandi prófun fyrir rafmagnsbúnað“ skýrt á um að straumþolsspenna skuli hafa forgang fyrir aflspenna, aflrofa og spennubreyta; Fyrir gúmmíeinangraðar rafmagnssnúrur er mælt með því að framkvæma prófanir á staðnum fyrir DC-þolspennu (eða ofur-lágtíðni AC-þolspennu).
Í öðru lagi skaltu íhuga aðstæður á staðnum. Ef prófunarhluturinn er tugi kílómetra langur kapall getur valið á DC Hipot dregið verulega úr kröfunni um aflgetu og búnaðurinn er auðvelt að flytja; Ef prófunarhluturinn er GIS eða aðalspennir í aðveitustöð, verður að velja AC Hipot og passa við ómunarbúnað til að jafna upp rafrýmd straumsins.
Sambandið milli AC Hipot og DC Hipot snýst ekki um „hver kemur í stað hvers“, heldur frekar viðbótarverkfæri sem byggir á nákvæmri þrívíddarsamsvörun spennapólunar, sýnishornsrýmdareiginleika og öryggisstaðla. Þegar þú velur, vinsamlegast mundu: AC uppgerð aðgerð, DC fókus rýmd; Staðlar ákvarða botnlínuna og á staðnum ákvarðar þægindi. Aðeins með því að velja rétt getur háspennuþol spennuprófanir sannarlega orðið „hliðverðir“ öryggis raforkukerfisins.
