Með stöðugri stækkun raforkukerfisins er aukin eftirspurn eftir fyrirbyggjandi prófunum á rafrýmdum búnaði eins og háspennu krosstengdum snúrum, GIS samsettum tækjum og stórum rafala. Fyrir prófunarsýni með stóra rýmd eru hefðbundnar afltíðniprófunarspennar erfitt að uppfylla þægindi og hagkvæmar kröfur prófana á staðnum vegna mikillar aflgetu og fyrirferðarmikils búnaðar. Thebreytileg tíðni röð ómun prófunartækihefur orðið almennt val fyrir háa rafrýmd hleðslu AC standast spennuprófun vegna einstaka kosta þess að „lítill aflgjafi framleiðir háspennu“. Hins vegar, hvernig á að velja vísindalega prófunarsýni með mismunandi spennustigum og rýmd er enn áskorun sem margir rafvirkjar standa frammi fyrir. Þessi grein sameinar tæknileg gögn og iðnaðariðkun Wuhan UHV til að raða út valpunktum á ómunprófunarkerfi með mikilli rýmd.
1, Skýrðu eiginleika prófunarsýnisins og læstu inn tvær kjarnabreytur spennu og getu
Fyrsta skrefið í vali er að skilgreina prófunarhlutinn skýrt. Háspennustrengir eru dæmigerð prófunarsýni með stórum rýmd og rýmd þeirra er í réttu hlutfalli við lengd . 10kV, 35kV og 110kV langlínustrengja þeirra gera mjög miklar kröfur um getu búnaðar og ómunstraum. Að auki tilheyra GIS, stórir rafala, aðalspennar og annar búnaður rafrýmd álag, með mismunandi prófunarkröfur.
Ákvörðun spennustigs er beint byggð á málspennu prófunarsýnisins og kröfum prófunaraðferðarinnar. Málspennusvið Wuhan UHVraðhljóðtækinær yfir 25kV til 800kV, sem getur uppfyllt ýmsar prófunarsviðsmyndir, allt frá dreifistrengjum til ofurháspennu GIS. Val á afkastagetu (kVA) krefst þess að reikna út hvarfaflsþörf byggt á rýmd prófaðs hlutar og prófspennu. Almennt er mælt með því að panta 10% til 20% framlegð á grundvelli reiknaðs gildis til að takast á við þætti eins og línutap og hitastig. Metageta Wuhan UHV búnaðarins nær frá 75kVA til 10000kVA og styður sveigjanlega aðlögun.
2, Gefðu gaum að tíðnistjórnunarsviði og uppsetningu reactors
Ómun tíðnin er ákvörðuð af inductance L í reactor og rýmd C prófunarsýnisins (f=1/2 π√ LC). Fyrir mikla rafrýmd, ef inductance reactors er fastur, getur ómunatíðnin verið lægri en venjulegt leyfilegt svið. Þess vegna, þegar þú velur, er mikilvægt að einblína á tvær víddir:
Eitt er tíðnistillingarsviðið. Rekstrartíðni Wuhan UHVraðhljóðtækier 30 til 300Hz, sem nær yfir tíðnikröfur meirihluta aflbúnaðar sem þola spennupróf. Fyrir tíðniviðkvæm sýni eins og spennubreyta þarf venjulega að stjórna prófunartíðninni í grennd við afltíðnisviðið 45 til 65Hz. Á þessum tíma þarf tækið að hafa fína tíðnistillingarupplausn, venjulega innan 0,1Hz. Wuhan UHV samþykkir tvískiptur flísararkitektúr DSP + FPGA, sem reiknar út breytingu á álagsrýmd í rauntíma með kraftmiklu tíðnimælingaralgrími og hægt er að stjórna ómun tíðnivillunni innan ± 0,05Hz.

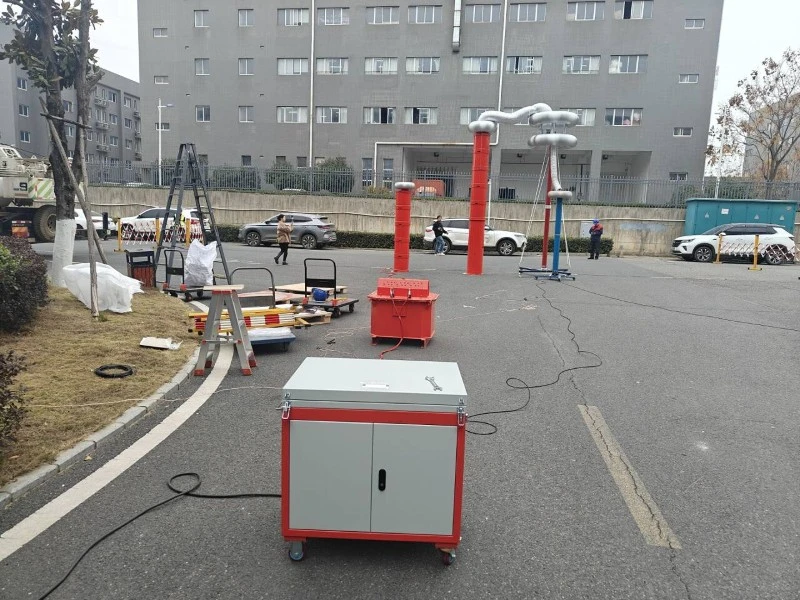

Annað er röð samhliða samsetningargetu kjarnaofnsins. Fyrir langlínusnúrur og önnur stór rýmd sýnishorn er nauðsynlegt að auka straumframleiðslugetuna og draga úr jafngildi inductance með samhliða reactors til að halda ómunatíðninni innan samræmdu sviðsins. Einingahönnun reactorsamsetningarkerfisins getur náð yfir breiðari svið þétta í gegnum röð samhliða samsetningu kjarnaofna með mismunandi magni og breytum. Wuhan UHV tækið samþykkir mát hönnun, með léttri þyngd á stykki, sem gerir það auðvelt að flytja og setja saman á staðnum.
3, Metið umhverfisaðlögunarhæfni og greindarstig
Þola spennupróf á háum rýmdum er oft framkvæmt utandyra við flóknar umhverfisaðstæður. Þegar valið er skal taka tillit til vísbendinga um aðlögunarhæfni eins og hitastigssvið vinnuumhverfisins, rakastig og hæð tækisins. Vinnuumhverfishitastig Wuhan öfgaháspennu röð ómunarbúnaðar er -10 gráður til 40 gráður, hlutfallslegur raki Minna en eða jafnt og 90% RH og hæð Minna en eða jafnt og 3000m. Það hefur innbyggt hita- og rakaaðlögunaralgrím, sem getur viðhaldið gagnastöðugleika í erfiðu umhverfi frá -20 gráður til 50 gráður.
Ekki er heldur hægt að hunsa greindar stjórnunaraðgerðina. Tæki með sjálfvirkri stillingu, sjálfvirkri aukningu, gagnaskráningu og útflutningsaðgerðum getur bætt skilvirkni prófunar verulega og dregið úr áhættu í rekstri manna. Wuhan UHV tækið samþykkir DSP vettvangstækni, sem hefur margar verndaraðgerðir eins og ofspennu, ofstraum, núllræsingu, kerfisstillingu (flasover), osfrv. Aðgerðartími verndar er aðeins 1 míkrósekúnda. Tækið styður þrjár vinnustillingar: fullsjálfvirka, handvirka og sjálfvirkt stillta handvirka aukningu, sem gerir það þægilegt fyrir notendur að velja sveigjanlega í samræmi við aðstæður á staðnum.
4, Customization getu verður lykillinn að mismunandi vali
Með vaxandi tilhneigingu til óstöðlunar í aflbúnaði er oft erfitt að passa við vinnuskilyrði á staðnum fyrir alhliða ómunartæki. Hvort sem það er kapalprófun fyrir sérstök spennustig, GIS þola spennu í flóknu umhverfi eða gagnaviðmót sem krefjast samþættingar við núverandi prófunarstjórnunarkerfi, þá er sérsniðnarhæfni orðin mikilvægur vísbending um valákvarðanir.
Framleiðendur með sjálfstæða rannsóknar- og þróunargetu geta veitt djúpa sérsníðaþjónustu við breytingar á vélbúnaði og aðlögun hugbúnaðar. Theröð ómun tækifrá Wuhan UHV samþykkir DSP stafrænan merkjavinnsluvettvang og tíðnimótun, spennustjórnun og verndarrökfræði eru öll útfærð með hugbúnaði. Hægt er að stilla færibreyturnar eins og tímasetningu aukningar og biðtíma í samræmi við prófunarferli notandans. Mátshönnun þess veitir einnig þægindi fyrir sérsniðnar samsetningar. Hægt er að aðlaga helstu breytur eins og nafngetu, málspennu og málstraum tækisins í samræmi við þarfir notenda.
Til að velja viðeigandiÓmun prófunarkerfifyrir mikið rafrýmd er nauðsynlegt að huga að mörgum víddum eins og spennustigi, getusamsvörun, tíðnistjórnunarsviði, uppsetningu kjarnaofna, umhverfisaðlögunarhæfni, greindarstig og aðlögunargetu byggt á eiginleikum prófunarhlutarins. Wuhan UHV, sem faglegur framleiðandi á sviði resonance prófunarbúnaðar, getur útvegað rafmagnssnúrur GIS, útvegað markvissar prófunarlausnir fyrir ýmis hárýmd prófunarsýni eins og rafala. Með stöðugri vexti eftirspurnar eftir byggingu raforkunets og nýrra samþættingarprófa á orkuneti, mun vísindalegt val og nákvæm samsvörun verða lykillinn að því að tryggja öryggi og skilvirkni prófana.
