Á sviði háspennuaflsprófunar,AC hipot prófunartækieru kjarnabúnaður til að framkvæma einangrunarstyrkpróf á rafbúnaði. Vísindalegt val á spennum hefur bein áhrif á nákvæmni prófunarniðurstaðna og öryggi notkunar búnaðar. Með stöðugum umbótum á spennustigum í raforkukerfinu hefur hvernig á að velja viðeigandi AC hipot-prófara í samræmi við raunverulegar þarfir orðið áhersla á athygli orkustarfsmanna. Nýlega hefur Wuhan UHV Power Technology Co., Ltd. (hér eftir nefnt „Wuhan Ultra High Voltage“) kerfisbundið flokkað lykilþættina við að velja AC hipot-prófara byggt á margra ára reynslu í iðnaði.
Þriggja þrepa valferli: spenna, straumur og getu
Wuhan UHV tækni sérfræðingar bentu á að val áAC hipot prófunartækiætti að byrja á þremur kjarnabreytum.
Fyrst skaltu prófa spennuna. Samkvæmt prófunarspennukröfum prófuðu vörunnar ætti að velja AC hipot-prófara með málspennu á háspennuhlið sem er hærri en prófspenna prófuðu vörunnar. Jafnframt er nauðsynlegt að athuga hvort hliðarspenna lágspennu spennisins passi við spennu og spennujafnara á staðnum. Stöðluð spennustig fyrir prófunarspenna í Kína eru 5kV, 10kV, 25kV, 35kV, 50kV, 100kV, 150kV, 300kV, osfrv. Til dæmis, þegar prófað er 10kV dreifispennir, getur valið 50kV prófunarspennu 3 og spennu 2k uppfyllt kröfur um spennu 2k. 10kV einangrunartæki.
Næst er að prófa strauminn. Málúttaksstraumur prófunarspennisins ætti að vera meiri en nauðsynlegur straumur prófaðs hlutar. Hægt er að áætla nauðsynlegan straum út frá rýmd prófunarsýnisins með því að nota formúluna Is=Us × Ω× Cx (þar sem Cx inniheldur rýmd prófunarsýnisins og viðbótarrýmd). Til dæmis hefur 10kV, 1000kVA dreifispennir rafrýmd straum sem er um það bil 80-110mA við prófspennu 30-35kV.
Þriðja er getu. Afkastagetan er ákvörðuð af vörunni af nafnspennu og nafnúttaksstraumi. Stöðluð afkastagetustig innihalda 3, 5, 10, 25, 50, 100, 150, 200kVA osfrv. Með því að taka 10kV spenni sem nefndur er hér að ofan sem dæmi, 35kV × 110mA<5kVA, therefore a capacity of 5kVA is sufficient to meet the requirements. For 35kV and 2000-4000kVA transformers, the capacitive current is about 150-260mA when the test voltage is 72-85kV, requiring a larger capacity.
Gerðarval: Samanburður á þremur almennum AC hipot-prófara
Háspennu AC hipot prófunartæki eru aðallega skipt í olíu sökkt, gasfyllt, þurrt gerð og aðrar gerðir í samræmi við miðil eða uppbyggingu. Mismunandi gerðir hafa sína kosti og galla og notendur þurfa að vega og velja út frá notkunarsviðum þeirra og fjárhagsáætlun:

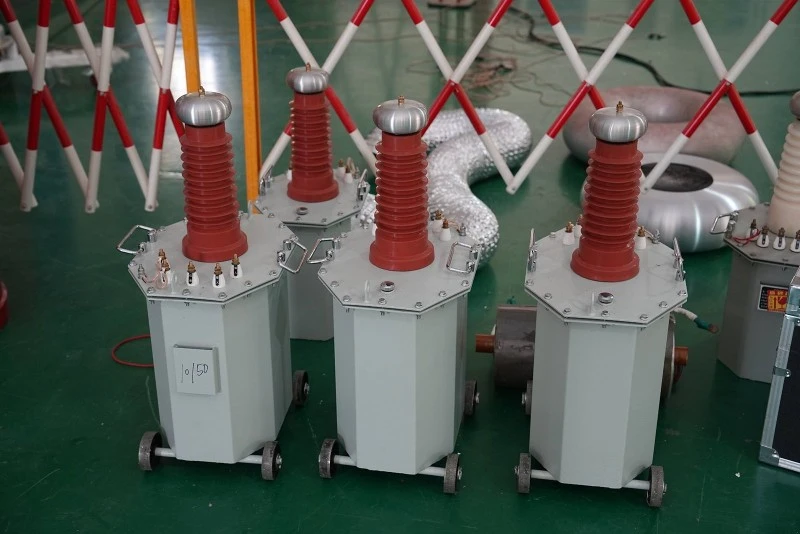

Olíusýkt AC hipot prófari: þroskaður tækni, lítill kostnaður, auðvelt viðhald, en mikið magn, fyrirferðarmikill, og það er hætta á olíuleka og mengun. Sem stendur er það enn almenna vara á markaðnum.
Uppblásanlegur AC hipot-prófari: lítill stærð, léttur (40% -65% léttari en olíudýfðir spennar af sömu gráðu), góð bogaslökkviárangur, lítil losun að hluta, hentugur fyrir notkun á staðnum, en tiltölulega hátt verð.
Þurr gerð AC hipotprófari: viðhaldsfrír, lítill í stærð, léttur, en hár í kostnaði, og er ekki hægt að nota sem háspennu, mikla afkastagetu, með lélega hitaþol.
Framleiðendaval: jöfn áhersla á tækni og þjónustu
Sem háspennuprófunarbúnaður, framleiðslugæðiAC hipot prófunartækier í beinu sambandi við prófunaröryggi. Wuhan UHV, sem fyrirtæki sem hefur tekið mikinn þátt á sviði háspennu rafmælinga í 22 ár, hefur vaxið í leiðandi í greininni. Það er greint frá því að YDJ greindur olíudýfður AC hipot-prófunartæki þeirra noti alhliða þekjutækni, sem getur náð breitt svið framleiðsla frá 50kV til 800kV með nákvæmni allt að ± 0,2%. Hvað varðar efnisval eru notuð Nippon Steel kísilstálplötur og spenniolía er síuð í gegnum þrjár háhita lofttæmissíur fyrir sterkari einangrun. Tækið hefur margar verndaraðgerðir eins og yfirspennu, ofstraum og núllstart. Prófunarskýrsla þriðja aðila sýnir að búnaðurinn hefur engin hnignun á frammistöðu í erfiðu umhverfi á bilinu -20 gráður til 50 gráður.
Iðnaðarsérfræðingar benda til þess að við kaupAC hipot prófunartæki, þættir eins og spennustig, afkastagetukröfur, hagnýtur uppsetningu og þjónustu eftir sölu ætti að íhuga ítarlega. Wuhan UHV veitir þjónustukerfi sem nær yfir ráðgjöf um val á búnaði, leiðbeiningar um rekstur og fulla líftímastjórnun.
Með dýpkun á byggingu nýrra raforkukerfa aukast tæknilegar kröfur fyrir háspennuprófunarbúnað í auknum mæli. Vísindalegt val og stöðluð innkaup eru mikilvæg undirstaða til að tryggja öruggan og stöðugan rekstur raforkubúnaðar.
