Í AC standist spennupróf á háspennu rafmagnssnúrum, erbreytileg tíðni röð ómun prófunartækier orðinn staðalbúnaður í greininni. Hins vegar, hvernig á að velja vísindalega kapalþétta er enn hagnýtt vandamál sem mörg orkufyrirtæki standa frammi fyrir. Nýlega sameinaði Wuhan UHV Power Technology Co., Ltd. (hér eftir nefnt "Wuhan UHV") margra ára tæknilega uppsöfnun og reynslu á staðnum til að flokka kerfisbundið valaðferðina á AC resonance prófunarkerfi byggt á kapalrýmd.
Kapalrýmd: fyrsta útreikningsvandamálið fyrir val
Rafmagnsgildi kapalsins ákvarðar beint nauðsynlega reactor stillingar og aflgjafa getu fyrir resonant kerfið. Rafmagn kapla með mismunandi spennustig, lengd og þversniðsflatarmál er mjög mismunandi. Wuhan UHV tækniteymið benti á að kjarninn í vali er að reikna út heildarrýmd prófaðs kapalsins og passa við inductance reactorsins í samræmi við það, þannig að kerfið geti náð ómun innan tíðnisviðsins. Því lengri sem kapallinn er og því stærri sem rýmd er, því hærra er krafist getu og aflgjafa.
Þriggja þrepa valaðferð: frá breytum til uppsetningar
Byggt á margra ára þjónustureynslu á staðnum hefur Wuhan UHV tekið saman „þriggja þrepa valaðferð“ fyrirAC resonance prófunarkerfi:
Fyrsta skrefið er að staðfesta spennustigið. Samkvæmt hæsta spennustigi búnaðarins í lögsögu okkar er tækjasviðið valið. Forskriftirnar sem krafist er fyrir 10kV dreifikerfi og 110kV tengivirki eru gjörólíkar.
Skref tvö, reiknaðu út rýmd kapalsins. Fáðu nákvæmlega færibreytur eins og lengd, þversniðsflatarmál og rafstuðul einangrunarmiðils kapalsins og reiknaðu nákvæmlega heildarrafmagnið. Þetta skref ákvarðar valáætlunina fyrir síðari kjarnaofna beint.
Skref þrjú, passaðu reactor samsetninguna. Byggt á reiknuðu rýmdgildi, veldu reactor með viðeigandi inductance, einangrunarstigi og getu til að tryggja að kerfið geti náð ómunstöðu innan leyfilegs tíðnisviðs.
Tæknilegir kostir: lítill aflgjafi, háspenna
Kjarni kosturinn viðbreytileg tíðni röð ómuntæknin felst í meginreglunni um „smátt vinnur stórt“. Vegna fullrar bóta á viðbragðsafli er afl aflgjafa og búnaðar aðeins minna en einn tíundi af nauðsynlegri afkastagetu prófaðs hlutar. Röð ómunarbúnaður Wuhan UHV samþykkir háþróaða tíðniviðskiptatækni og DSP vettvang, með harmoniku innihaldi undir 0,3%. Tækið hefur margar verndaraðgerðir eins og ofspennu, ofstraum, núllstart og kerfismisræmi.

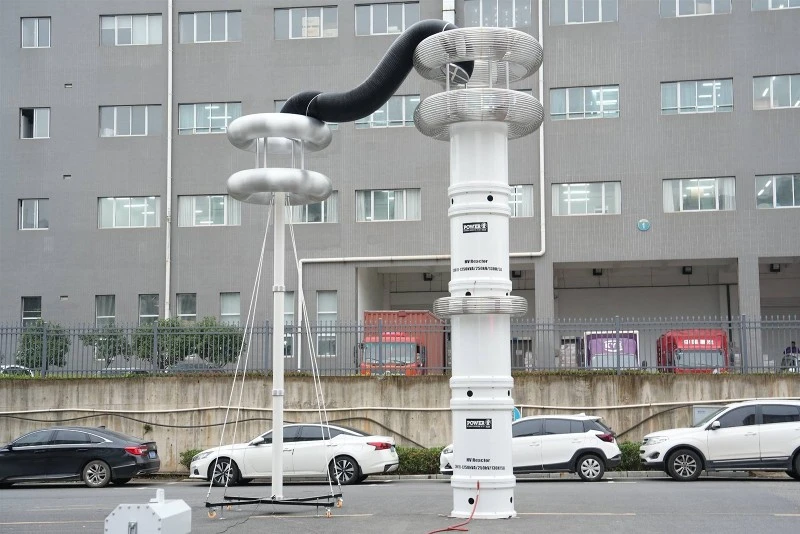

Sem stendur erAC resonance prófunarkerfifrá Wuhan UHV hefur verið mikið notað í iðnaði eins og orku, málmvinnslu, jarðolíu og efnafræði, sem nær yfir AC þol spennuprófun á krosstengdum snúrum, spennum, GIS og öðrum búnaði með spennustig á bilinu 35kV til 220kV. Fyrirtækið er staðsett í Wuhan og hefur orðið leiðandi í háspennu rafmælingariðnaðinum eftir meira en 20 ára nákvæma ræktun.
