Heill búnaður búnaður fyrirKraft tíðni AC þolir spennuprófer notað við AC þolandi spennupróf af ýmsum stórum spennum, svo og fyrir AC þolir spennupróf á hitauppstreymi og vatnsaflsframleiðendum, sem krefjast mikils prófunarbúnaðar. Venjulega er ómun notuð til að prófa, en hún verður að fara fram við aflstíðni eða samsvarandi tíðnisskilyrði, sem venjulega nota tíðni 45-60Hz. Núverandi reglugerðir styðja hvorki né styðja þessa aðferð, svo margar deildir þurfa 50Hz prófunarafl til að framkvæma AC þolandi spennupróf á slíkum búnaði.

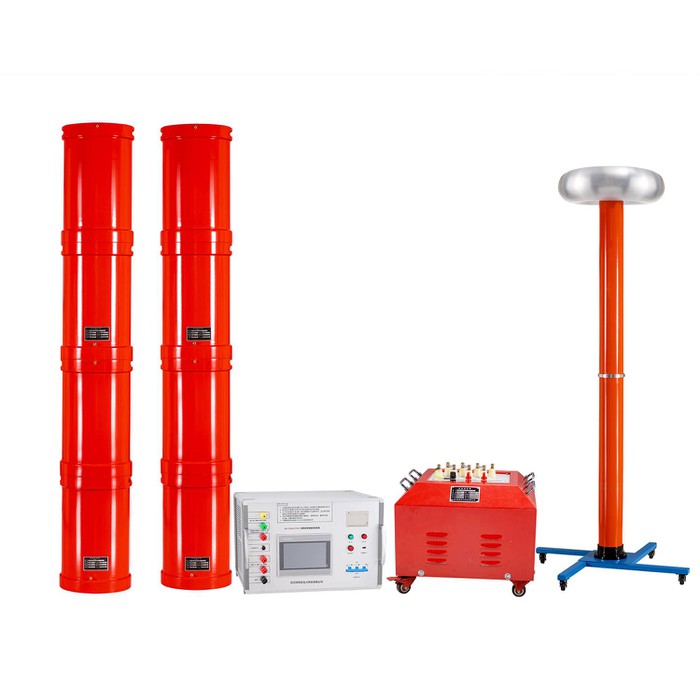

Heill búnaður fyrir búnað fyrirKraft tíðni AC þolir spennuprófer hannað fyrir AC standast spennupróf á háspennu og hástraum rafrýmdra prófsýna eins og aflstrengja. Þetta resonance prófunartæki er stillt með því að stilla tíðnina og stilla loftbil járnkjarnans, sem getur þægilegt og nákvæmlega fundið ómun. Á sama tíma getur það einnig uppfyllt kröfur mismunandi sýna og reglugerða á mismunandi stöðum, þannig að ómunatíðni er fest innan tilskilds sviðs og gæðaþáttur kerfisins getur náð 20-80, sem gerir kerfið létt og einfalt. Þetta Resonance prófunartæki samþykkir margar verndarráðstafanir, sem gerir prófið þægilegt og áreiðanlegt. Innbyggð síunaráhrif ómun tryggir að framleiðsla bylgjulögunar kerfisins uppfylli kröfur prófunarferlisins að fullu.
Vinnuregla um fullkomið búnað fyrir rafmagns tíðni AC þolir spennupróf
1. Eftir að hafa farið í gegnum resonant reactor L og prófsýni CX myndast háspennu aðal harmonísk hringrás. Rafrýmd spennuskilningur er hrein rafrýmd gerð sem notuð er til að mæla prófunarspennu. Í fyrsta lagi sendir breytileg tíðni stjórnunareiningin lægri spennu UE til aðal resonant hringrásarinnar í gegnum örvunarspennuna. Stilltu framleiðslutíðni breytilegs tíðni stjórnunareiningar til að uppfylla ástand Ω l =1/Ω C.
2. Hringrásin nær resonant ástandi, á þeim tímapunkti er hægt að búa til spennu UCX nokkrum tugum sinnum hærri en UE á prófsýni CX við lægri örvunarspennu UE. Tíðnibreytingarprófunarkerfið starfar út frá hringrásarreglunni í Resonance Test Set. Resonance punkturinn er náð með því að stilla tíðni tíðnibreytirinn að náttúrulegu tíðni tíðni umbreytingarröðina Resonance Test Circuit. Eftir að hringrásin hljómar er framleiðsla spennubylgjulögunar hrein sinusbylgja og tíðni kerfisins fer eftir l - c breytu hringrásarinnar. Viðbragðsgildi reactorsins er stillanlegt og tíðni kerfisins fer eftir stærð álagsþéttni. Hægt er að stilla inductance l gildi reactorsins á viðeigandi hátt eftir stærð CX. Til að laga resonant tíðni innan nauðsynlegs sviðs og uppfylla þar með kröfur um framkvæmd AC sem þolir spennupróf á prófsýnum við aflstíðni.
