Í fyrirbyggjandi prófunum og viðhaldi búnaðar raforkukerfisins er snertiviðnámsprófun kjarnatengillinn til að meta gæði leiðaratenginga og nákvæmni mæliniðurstaðna þess hefur bein áhrif á öryggi og áreiðanleika notkunar búnaðar. Frammi fyrir fjölbreyttu úrvalisnertiþolsprófara(einnig þekkt semlykkjuþolsprófara) á markaðnum, hvernig á að velja tæki sem uppfyllir raunverulega þarfir á staðnum er hagnýtt mál sem margir starfsmenn raforkuvinnslu og viðhalds hafa áhyggjur af. Wuhan UHV Power Technology Co., Ltd. hefur tekið mikinn þátt á sviði háspennuaflprófa í 22 ár. Vörulína þess nær yfir margar áttir eins og aflrofaprófun og spenniprófun. Byggt á reynslu í iðnaði og innlendum staðlakröfum eru valpunktarnir teknir saman úr nokkrum lykilvíddum.
Prófunarstraumur: mikilvægasta færibreytan
Prófunarstraumur er mikilvægasti vísirinn við val áhringrásarviðnámsprófara. Samkvæmt kröfum stóriðjustaðalsins DL/T 845.4, þegar prófun hringrásarviðnáms háspennuskiptabúnaðar er prófuð, ætti prófunarstraumurinn venjulega ekki að vera minni en 100A DC. Það er skýr eðlisfræðilegur grundvöllur á bak við þessa reglugerð: hár straumur getur komist í gegnum oxíðfilmuna og olíufilmuna á snertiflötinum og fengið þannig hið sanna míkró ohm viðnámsgildi. Hins vegar getur snemma tveggja arma brúin sem notar mA prófunarstraum oft ekki endurspeglað raunverulegt ástand snertiviðnáms.
Í verklegu vali þarf að ákvarða val á prófunarstraumi út frá tegund búnaðar sem verið er að prófa. Fyrir hefðbundna aflrofa, einangrunarrofa og GIS búnað er 100A DC prófunarstraumur staðlað uppsetning, sem getur mætt þörfum flestra fyrirbyggjandi prófana á staðnum. Fyrir tilefni með meiri kröfur, eins og nákvæmnismælingar á rannsóknarstofu, samþykki nýrra rofa eða stórfelldar rafalprófanir, geta gerðir með 200A, jafnvel 300A og 600A veitt stöðugri og nákvæmari mælingarniðurstöður og hafa sterkari getu gegn truflunum.
Mælisvið og nákvæmni
Mælisviðið ætti að ná yfir raunverulegt viðnámsgildi prófaðs búnaðar. Viðnám rofarásarinnar er venjulega á bilinu tugir til hundruða míkróóma (μ Ω), þannig að tækjasviðið ætti að vera á milli 0 og 1999 μ Ω eða breiðari. Hægt er að stækka mælisvið nútíma greindra gerða í 0-2999,9 μ Ω, með hámarksupplausn 0,01 μ Ω.
Hvað varðar mælingarnákvæmni er venjulega krafist að það sé ekki minna en ± (0,5% lestur+nokkur orð). Fyrir reglubundið viðhaldsvinnu nægir nákvæmni ± 0,5%; Fyrir mælingar og vísindarannsóknir gæti þurft búnað með nákvæmni ± 0,2% eða hærri. Það skal tekið fram að sumir framleiðendur kunna að hafa ranglega merktar færibreytur og valið ætti að byggjast á raunverulegum prófunargögnum til að forðast að verða afvegaleiddir af kynningarbrellum.
Getu gegn truflunum og stöðugleika
Mikið magn af rafsegultruflunum er á aðveitustöðinni, sem getur haft áhrif á mælingar á litlum spennumerkjum, sem veldur lestrarsveiflum og jafnvel mælingaröskun. Þess vegna er ekki hægt að hunsa truflunargetu tækisins í valferlinu. Mælt er með því að velja snjöll tæki sem nota hátíðniskiptaaflgjafatækni og stafræna merkjavinnslutækni. Þessar vörur hafa venjulega mikla mótstöðu gegn truflunum á afltíðni og geta haldið stöðugum lestri jafnvel í sterku rafsegulsviðsumhverfi.
Hagnýtur uppsetning og flytjanleiki
Nútímalegtsnertiþolsprófaraeru að verða sífellt flóknari hvað varðar virkni. Gagnageymsla og útflutningsaðgerðir eru orðnar staðlaðar, með algengum stillingum þar á meðal USB tengi, Bluetooth samskipti og RS232 raðtengi. Sumar gerðir styðja USB geymslu og prentun skýrslna á staðnum með örprentara. Að auki geta aðgerðir eins og hitastigsuppbót, viðvörun um yfirmörk og verndun yfirstraumshita í raun bætt skilvirkni og öryggi prófunarvinnu.
Hvað varðar flytjanleika, hafa hefðbundin tæki yfir 100A tiltölulega mikið rúmmál og þyngd, sem gerir þau hentug fyrir fasta staði eða flutning ökutækja; Hægt er að stjórna þyngd handfesta eða smækkaðra vara innan við 2 kg og innbyggða litíum rafhlaðan styður hundruð hraðprófa, sem gerir hana hentuga fyrir aðgerðir á staðnum sem krefjast tíðar hreyfingar. Hins vegar skal tekið fram að sum handfesta tæki ná léttum þyngd með því að draga úr prófunarstraumnum eða nota púlsstraum, sem getur dregið úr nákvæmni þeirra og truflunargetu. Við val ætti að staðfesta hvort þeir uppfylli kröfur landsstaðla um prófunarstraum.
Vöruæfingar Wuhan UHV

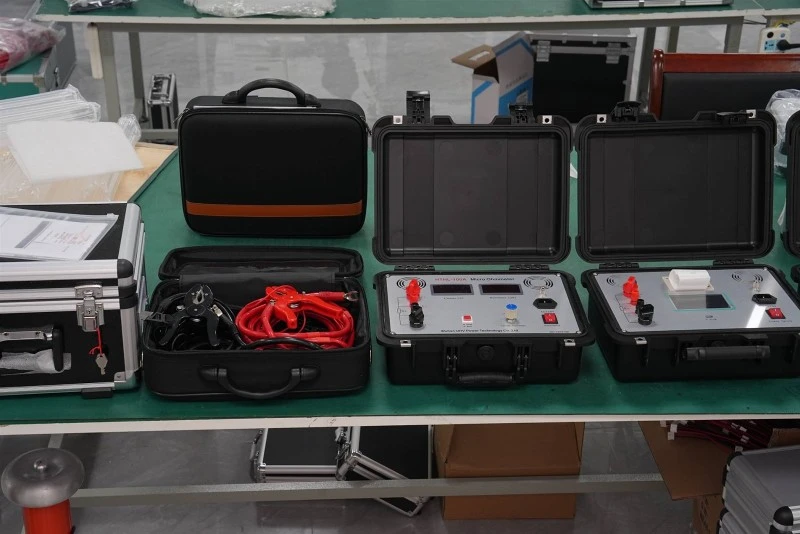

Wuhan UHV Power Technology Co., Ltd. hefur myndað tiltölulega fullkomna vörulínu á sviði rafrásarprófunartækja. Það er UHV-H200Phárnákvæmni lykkjuþolsprófaristyður fjóra föst úttak af DC 50A, 100A, 150A og 200A, með upplausninni 0,01 μ Ω, og hægt er að líkja afköstum þess við innflutta hástraums míkróómmæla. UHV-H100A líkanið notar ráðlagðan DC 100A prófunarstraum samkvæmt landsstaðlinum, sem hentar til að mæla hringrásarviðnám hefðbundins rofastýringarbúnaðar. Vörur fyrirtækisins samþykkja hátíðniskiptaaflgjafa og stafræna hringrásartækni og stjórnborðið fylgir vinnuvistfræðilegri hönnun sem er í samræmi við raunverulegar rekstrarvenjur aðgerða á staðnum.
Val er í meginatriðum samsvörun milli þarfa og getu. Aðeins með því að skilgreina greinilega tegund búnaðar sem verið er að prófa, prófa staðlaðar kröfur og rekstrarskilyrði á staðnum, ásamt fjárhagsáætlun fyrir alhliða vigtun, getur raunverulega viðeigandisnertiþolsprófarivera valinn. Wuhan UHV Power Technology Co., Ltd. getur veitt ráðgjöf um val og tæknilega aðstoð fyrir prófunarvörur fyrir fjölstig hringrásarviðnám, allt frá 100A til 200A.
