Í rekstri og viðhaldi raforkukerfa er mæling á DC viðnám spennivinda grundvallaratriði en mikilvægt prófunaratriði. Þessi prófun er í beinu samhengi við gæði vindsuðu, snertistöðu kranaskiptara og rannsókn á duldum hættum eins og skammhlaupum milli snúninga. Það er nauðsynlegur prófunartengil fyrir spennuafhendingarprófanir og fyrirbyggjandi prófanir þar sem ekki er hægt að opna vinda. Hins vegar, sem stendur frammi fyrir margs konar prófunarbúnaði á markaðnum, hvernig á að velja tæki sem raunverulega uppfyllir þarfir á staðnum er algeng áskorun sem margir innkaupa- og tæknimenn standa frammi fyrir.
Flokkunarrökfræði vindaviðnámsprófara
Áður en farið er yfir lykilatriði innkaupa er nauðsynlegt að skýra grunnflokkun slíkra tækja. Samkvæmt mismunandi mælirásum og raflögnunaraðferðum er hægt að skipta vörunum sem nú eru á markaðnum í grófum dráttum í nokkra flokka: Einrásarprófarar eru hentugir fyrir hefðbundnar fasa fyrir fasa mælingar atburðarás; Þriggja rása samstillta mælitækið styður samtímis kveikingu á þriggja fasa vafningum og sjálfstæðri rásaröflun og getur samtímis sýnt þriggja fasa viðnámsgildi og þriggja fasa ójafnvægi; Handfestar flytjanlegar gerðir eru fyrirferðarlítið að stærð, með sumum gerðum sem styðja bæði AC og DC og innri rafhlöðu aflgjafa, hentugur fyrir úti- og háhæðaraðgerðir; Alhliða greiningartækið getur lokið mörgum prófum eins og vindaviðnám, umbreytingarhlutfalli og tengihópi undir einu raflögn.
Fyrir vafningar af delta gerð þarf tækið að styðja þriggja fasa sjálfvirka prófun og umbreytingu á ójafnvægi; Fyrir hleðslutæki, styðja sumar hágæða gerðir einnig beina aðlögun kranaskiptara án losunar, sem hefur veruleg áhrif á styttingu prófunartíma.
Fyrsti þröskuldurinn fyrir val: úttaksstraumur
Eitt af meginsjónarmiðum við val er hvort úttaksstraumurinn nái yfir raunverulegar prófunarkröfur. Fyrir litla og meðalstóra dreifispenna er úttaksstraumur 5A til 10A venjulega nægjanlegur. Hljóðfæri á þessu sviði eru með háa upplausn, fyrirferðarlítil stærð og auðvelt að bera á staðnum. Þegar spennugetan eykst í miðlungs afkastagetu 1600kVA til 30000kVA, er mælt með því að velja gerðir með 20A eða 40A. Stærri prófunarstraumar geta í raun komið á stöðugleika í sprautuáhrifum og stytt prófunartímann.
Fyrir stóra aflspenna, sérstaklega lágviðnámsvinda, þarf prófunarstraumurinn að ná 40A eða jafnvel hærri til að tryggja stöðuga og áreiðanlega lestur. Wuhan Ultra High Voltage Power Technology Co., Ltd. hefur safnað tiltölulega fullkominni vörulínu á þessu sviði. UHV röð DC mótstöðu hraðprófari hans nær yfir mismunandi forskriftir frá 20A til 100A. UHV-40A líkanið veitir fimm prófunarstrauma, 2,5A, 5A, 10A, 20A og 40A, og notendur geta valið á sveigjanlegan hátt í samræmi við viðnámssvið prófuðu vindunnar. UHV-100A líkanið er hannað fyrir vafningsprófunarþarfir með lítilli viðnám fyrir extra stóra aflspenna, með lóðréttri undirvagnsbyggingu og búin með heyranlegum úthleðsluviðvörunum og skýrum úthleðsluvísum.
Nákvæmni og svið: Grunnurinn að áreiðanleika gagna
Mælt gildi DC viðnáms vindunnar sjálfrar er grundvöllur viðmiðunar. Hvort þriggja fasa viðnámsójafnvægishraði fer yfir staðalinn og hvort frávik frá sögulegum gögnum sé innan leyfilegra marka fer eftir áreiðanleika mæliniðurstaðna. Þess vegna þarf að skoða vandlega mælingarnákvæmni og sviðsþekjugetu tækisins.
Kjörinn kostur er módel með breitt úrval og hágírupplausn. Að taka Wuhan UHVþriggja hringrás spennir DC viðnám prófarisem dæmi, núverandi úttakssvið hverrar rásar nær yfir 10mA til 20A, og mælisviðið er breitt frá 0,1 μ Ω til 20k Ω. Þetta svið er hægt að aðlaga fyrir háspennu, meðalspennu og lágspennu vinda hópprófun á 10kV til 500kV stigum þremur vinda spennum. Fjögurra víra kerfið (Kelvin tenging) mælitækni hefur verið mikið notað í almennum vörum, sem getur í raun útrýmt áhrifum blýviðnáms og snertiviðnáms og tryggt nákvæmni gagna frá mælingarreglunni.
Skilvirkni ræður kostnaði við niður í miðbæ
Á raforkuvinnslu- og viðhaldsstaðnum þýðir hver mínúta af lokunarglugganum kostnað. Hefðbundnir einrásarprófarar krefjast fasa-fyrir-fasamælinga og bið eftir spóluhleðslu fyrir hverja fasabreytingu getur tekið nokkrar mínútur fyrir stóra spenni að losna. Gildi þriggja rása samstilltar mælingartækni felst í þessu - samtímis kveikja og gagnaöflun þriggja fasa vinda, þjappa prófunarferlinu sem gæti hafa tekið meira en hálftíma í nokkrar mínútur.

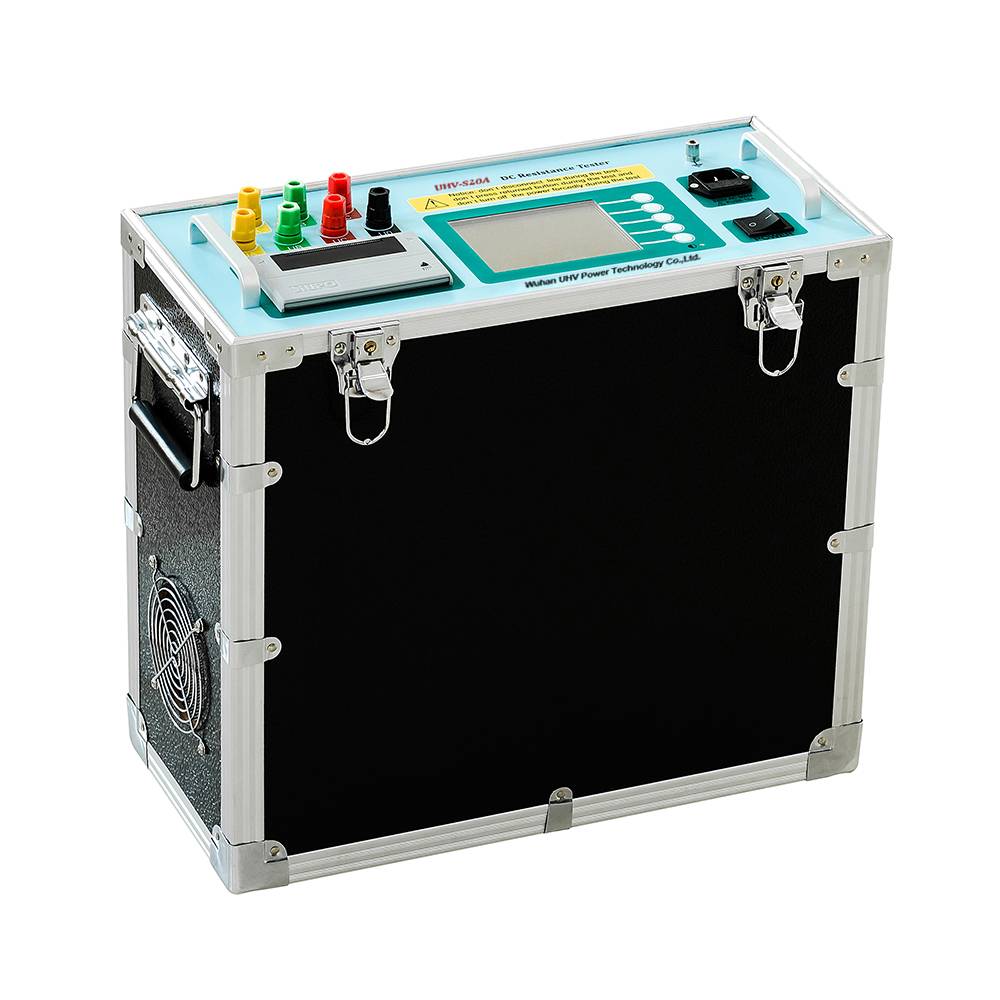

Theþriggja hringrás DC mótstöðuprófarifrá Wuhan UHV samþættir þrjár sjálfstæðar prófunarrásir, sem geta samstillt mælt þriggja fasa vinda. Þessi hönnun bætir ekki aðeins skilvirkni heldur forðast einnig hættuna á skemmdum á raflögn af völdum endurtekinnar aftengingar á hlutlausum punktaleiðslum við hefðbundna fasamælingu. Kjarnahönnunarhugmyndin er að takast á við langan hleðslutíma meðan á prófun á stórum inductance búnaði stendur og að stytta biðtímann á hverjum mælipunkti með hröðum og stöðugum mælireglum.
Ekki er hægt að skerða öryggiseiginleika
Transformer vafningar eru í meginatriðum inductive álag. Þegar prófunarstraumurinn er rofinn mun segulorkan sem geymd er í vindinum mynda raforkukraft til baka. Ef tækið hefur ekki áreiðanlega afhleðsluvirkni getur þessi spenna ógnað öryggi stjórnanda. Losunarvörn er ekki þægindaaðgerð, heldur öryggisaðgerð - það er nauðsynlegt að staðfesta að tækið sé með stýrðan losunarbúnað, geti greinilega gefið til kynna hvenær hægt er að aftengja vindinn á öruggan hátt og að losunartíminn sé framkvæmanlegur fyrir hámarksvinduna sem prófuð er í reynd.
Í þessu sambandi samþætta almennar vörur almennt margar öryggisaðferðir eins og raforkuvörn, vírbrotsvörn og hljóð- og ljóshleðsluviðvörun. Wuhan UHV prófunarvörur hafa verið hannaðar með markvissri losunarvörn, losnar sjálfkrafa þegar inductive álagið er aftengt, sem dregur úr rekstraráhættu á staðnum. UHV-100A líkanið er einnig búið hljóðviðvörun og skýrri útskriftarvísi til að hjálpa rekstraraðilum að ákvarða örugga tímasetningu nákvæmlega.
Gagnastjórnun og aðlögunarhæfni á staðnum
Með aukinni eftirspurn eftir stöðluðum prófunarskýrslum og rekjanleika gagna í raforkukerfinu er einnig þess virði að gefa gaum að gagnastjórnunargetu tækja. Líkön sem styðja USB útflutning eða Bluetooth sendingu geta flutt inn mæligögn beint inn í bakendakerfið til að búa til skýrslur, sem dregur úr líkum á villum í handvirkri upptöku og umritun.
Hvað varðar rekstrarreynslu gerir umhverfið á staðnum miklar kröfur um vingjarnleika tækisins. Hönnun fullkomlega enskra valmynda og eins smella prófunar er að verða staðalbúnaður fyrir almennar gerðir. Fyrir búnað sem þarf að virka í flóknu rafsegulumhverfi eins og tengivirkjum og raforkuverum er truflunarvörn einnig þáttur sem þarf að hafa í huga - öflugar stafrænar síunaraðgerðir geta í raun tekist á við truflun á staðnum og tryggt stöðugleika lestra.
Að velja aspenni vinda viðnám prófarier í meginatriðum fjárfesting í áreiðanleika alls mengi prófunargagna. Frá þekjusviði útstreymis, samsvörunarstigs milli mælingarnákvæmni og sviðs, yfir í skilvirkni og öryggi útblástursverndar sem kemur fram með þriggja fasa samstilltri mælingu, til þæginda við gagnaútflutning og skýrslustjórnun, hver vídd þarf að vera ítarlega jafnvægi út frá raunverulegri gerð spenni, prófunartíðni og aðstæðum á staðnum. Í samhengi við stöðuga stækkun raforkukerfisins og þrengingu viðhaldsglugga er verðmæti rétt valins prófunartækis hvað varðar skilvirkni og áreiðanleikatryggingu langt umfram búnaðarkaupin sjálf.
