Með stöðugri stækkun dreifikerfis í þéttbýli og örum vexti eignarhalds á meðalspennu kapalum, hefur uppgötvun kapaleinangrunarstöðu orðið kjarnahlekkur í orkurekstri og viðhaldi. Frammi fyrir fjölbreyttum prófunarbúnaði á markaðnum, hvernig á að gera nákvæmt val byggt á kapalspennustigi, leguumhverfi og prófunartilgangi er beint tengt greiningarskilvirkni og öryggi rafmagnsnets. Wuhan UHV Power Technology Co., Ltd., með rætur í Wuhan Optics Valley, veitir viðmiðunarvalsrökfræði fyrir iðnaðinn með alhliða vörufylki sem nær yfir ofurlágtíðniþolsspennu, raðómun, greiningu sveiflubylgju, staðsetningar bilana og greiningu á hluta afhleðslu.
Ákvarða fyrst tilraunaleiðina, veldu síðan búnaðarlíkanið
Aðalatriðið við val á millispennu kapalprófunarbúnaði er að skýra tilgang prófsins. Afhendingarviðurkenningar og fyrirbyggjandi prófanir hafa gjörólíkar kröfur til búnaðar og mismunandi tæknilegar leiðir þarf einnig til bilunargreiningar og einangrunarstöðugreiningar.
Fyrir afhendingu og fyrirbyggjandi prófun á 10kV og 35kV dreifikerfissnúrum hefur mjög lág tíðni (VLF) þolspennubúnaður orðið almennt val. TheVLF háspennu rafallaf Wuhan UHV gefur út 0,1Hz, 0,05Hz, 0,02Hz sinusbylgju eða kósínus ferhyrningsbylgju háspennu, sem dregur verulega úr rafrýmdum straumi við jafngilda afltíðniálag, og nær þar með til léttvægis búnaðar. Með því að taka 30/1.1 líkanið af þessari röð sem dæmi, þá vegur stjórnandinn aðeins 4 kg og örvunarvélin 25 kg. Það er hægt að knýja hann með 220V borgaralegri aflgjafa og hentar sérstaklega vel fyrir vinnuaðstæður með takmarkað pláss eins og neðanjarðar og jarðgöng. Burðargeta þess getur náð 1,1 µF við 0,1Hz, með mælinákvæmni upp á 3%, sem getur uppfyllt prófunarkröfur flestra 10kV og 35kV kapla.
Fyrir afhendingu á 110kV háspennustrengjum og yfir, abreytileg tíðni röð resonant standist spennuprófunartæki ætti að velja. UHV-540kVA/270kV tæki Wuhan UHV getur stöðugt framleitt á tíðnisviðinu 30-300Hz, sem nær yfir spennuprófunarkröfur AC standist 4,5 km af 10kV/300mm ² snúru, 1,8 km af 35kV/300mm ² snúru, og jafnvel 111kV km snúru. Virka gildismælingarnákvæmni kerfisins nær 1,5 stigum og bylgjulögunarbjöguninni er stjórnað innan 1%.
Spennamörk og burðargeta eru tveir harðir vísbendingar
Auðveldasta skrefið í vali er samsvörun útreiknings á framleiðslubreytum. Í iðnaði verður að geyma nægjanlegt svigrúm fyrir prófunarspennuna. Tökum 35kV snúru sem dæmi, IEEE 400.2 staðfestingarstaðalinn krefst prófspennu sem er um það bil 3 sinnum fasspennan, sem er um 44kV RMS. Ef hlutfallsframleiðsla tækisins festist við mikilvæga gildið, þegar snúrulengdin eykst eða rýmið er of stórt, getur verið ástand þar sem það getur ekki titrað eða lækkað þrýsting hálfa leið.
Einnig þarf að reikna út burðargetuna út frá nafnrýmdinni við fulla spennu. Toppspennan sem sum tæki gefa til kynna kann að virðast nægjanleg, en burðargeta þeirra minnkar verulega þegar þeir gefa út á fullri spennu, sem leiðir til mun færri prófunarrása sem hægt er að klára á einum degi en búist var við. Wuhan UHV hefur greinilega merkt burðargetuna á ýmsum tíðnum í VLF röðinni -0,1Hz samsvarar 1,1 µF, 0,05Hz samsvarar 2,2 µF og 0,02Hz samsvarar 5,5 µF, sem veitir notendum skýran afkastagetugrunn.
Val á bylgjulögun: sinusbylgja eða kósínusferningsbylgja, allt eftir tilgangi prófunar
Í 0,1Hz VLF prófinu hafa bæði sinusbylgju- og kósínusbylgjubylgjulögun viðeigandi atburðarás. Sinusbylgjur geta veitt hreinni tan delta gögn og hlutaútskriftarmerki, sem gerir þær hentugar fyrir aðstæður sem krefjast samstillts einangrunar öldrunarmats. Kósínus ferhyrningsbylgjur eru skilvirkari við að standast spennumat og hafa styttri prófunartíma fyrir langar snúrur.
VLF búnaður Wuhan UHV styður bæði sinusbylgju og kósínus ferhyrningsbylgjuúttak og notendur geta sveigjanlega skipt í samræmi við prófunartilganginn. Fyrir staðfestingarprófun á nýuppsettum samskeytum geta kósínus ferningsbylgjur fljótt lokið þolspennumatinu; Fyrir gamla snúrur með langan endingartíma getur skipt yfir í sinusbylgjustillingu með raftapsmælingu metið nákvæmari hversu einangrun niðurbrot er.
Staðsetning bilunar og stöðugreining prófa kerfissamþættingargetu
Standast spennuprófið leysir vandamálið um hvort kapallinn geti flutt rafmagn, en bilunarstaðsetning og stöðugreining leysa vandamálið „hvar er falin hætta í kapalnum“. Þessar tvær tegundir krafna hafa verulegan mun á búnaðarkröfum.

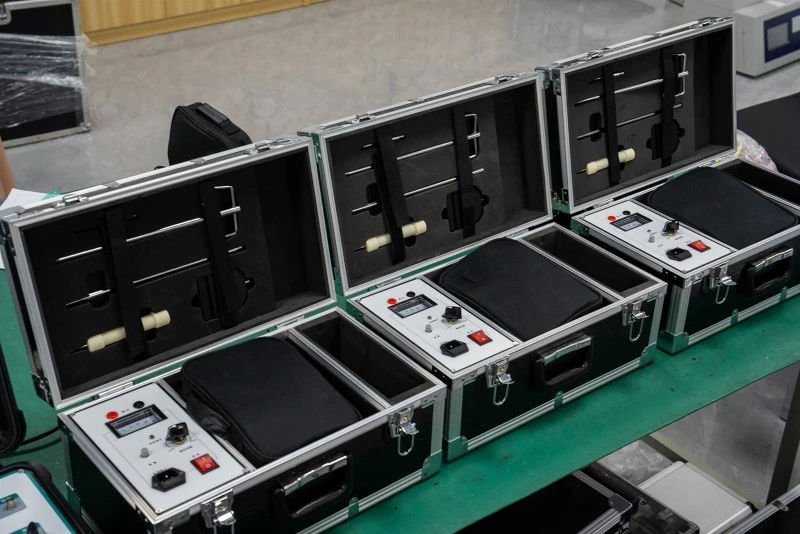

UHV-500 röðin bilanaprófari fyrir snúrufyrir Wuhan UHV samþættir margar prófunaraðferðir eins og lágspennu púlsaðferð, háspennu flashover aðferð og aukapúls aðferð í einn gestgjafa. UHV-500 samþættir enn frekar gegnumbrennslu og greindar brúaraðgerðir, með hámarksbrennsluspennu upp á 60kV. Það getur farið í fullkomlega greindan prófunarham til að ákvarða sjálfkrafa viðeigandi prófunaraðferð og fljótt umbreyta háspennubilunum í lágviðnám.
Dempunarsveiflubylgjuskynjunarkerfið (DAC) veitir ekki eyðileggjandi matsaðferð fyrir djúpa greiningu á einangrunarstöðu kapalsins. UHV-505 sveiflubylgjuástandsgreiningarkerfi Wuhan UHV er með sveiflutíðnisvið á bilinu 20Hz til 500Hz og getur prófað snúrulengdir á bilinu 200 metrar til 20km. Það getur greint og staðsetja hluta afhleðslu kapla við AC spennuskilyrði.
Öryggisvernd og sveigjanleiki ákvarða langtíma notkunargildi
Umhverfi prófunarstaðarins fyrir meðalspennustrengi er flókið og öryggisverndarbúnaður búnaðarins hefur bein áhrif á öryggi rekstraraðila og búnaðarins sjálfs. Theröð resonant tæki frá Wuhan UHV hefur fullkomið sett af verndaraðgerðum eins og ofspennu, ofstraumi, núllræsingu, kerfisstillingu og yfirliti, og samþykkir DSP vettvangstækni til að ná hröðum viðbrögðum. VLF búnaður er einnig búinn sjálfvirkri yfirspennu, yfirstraumi og jarðbilunarútslöppunarrökfræði, sem getur fljótt slökkt á úttakinu ef upp koma skyndilegar aðstæður eins og tengibilun.
Frá sjónarhóli langtímanotkunar er einnig þess virði að gefa gaum að uppfærslu- og stækkunarmöguleikum búnaðarins. Ef núverandi val uppfyllir aðeins kröfur um samþykki afhendingar, og í framtíðarrekstri og viðhaldsvinnu, er nauðsynlegt að bæta við raftapsmælingu eða greiningaraðgerðum að hluta til afhleðslu, tæki vettvangur með mát stækkun tengi getur forðast tvítekna innkaup. VLF röð og sveiflubylgjukerfi Wuhan UHV hafa frátekið starfhæft stækkunarrými. Hlutafhleðsluprófari styður margar greiningarstillingar eins og tímabundna jarðspennu, úthljóðstraum, hátíðnistraum og ofurhá tíðni og getur sveigjanlega valið skynjaragerðir í samræmi við mismunandi hluta eins og kapalskauta og milliliðamót.
Það er engin alhliða lausn fyrir val á meðalspennu kapalprófunarbúnaði. Kjarninn liggur í því að samræma prófunarmarkmið, kapalbreytur, staðsetningarskilyrði og samræmisstaðla. Wuhan UHV Power Technology Co., Ltd. býður upp á hagnýtt valviðmiðunarkerfi fyrir orkurekstur og byggingarfyrirtæki með fullkominni vörulínu sem nær yfir 10kV til 500kV og ríka verkfræðilega uppsöfnun.
