Í AC standast spennupróf háspennuorkubúnaðar,röð ómun prófunarkerfihefur orðið almennt val í greininni. Q-stuðullinn (gæðastuðullinn), sem kjarnabreyta til að mæla frammistöðu ómunakerfa, hefur bein áhrif á skilvirkni tilrauna, val á búnaði og áreiðanleika prófunarniðurstaðna. Hvernig á að velja viðeigandi Q þátt byggt á raunverulegum þörfum? Wuhan UHV Power Technology Co., Ltd. (hér eftir nefnt "Wuhan UHV") tæknifræðingar sameina margra ára reynslu í iðnaði til að veita kerfisbundnar leiðbeiningar um val fyrir rafvirkja.
1, Q þáttur: "skilvirkni mælikvarði" resonant kerfa
Q-stuðullinn er víddarlaus færibreyta sem einkennir hlutfall orkugeymslu og orkunotkunar í ómrás. Því hærra sem gildið er, því marktækari verða spennumögnunaráhrifin meðan á ómun stendur og því minna er kerfið háð aflgjafanum. Íröð ómun prófunartæki, Q gildið ákvarðar beint þrjá lykilframmistöðuvísa:
Í fyrsta lagi eftirspurn eftir orkugetu. Í ómun ástandi er nauðsynleg aflgjafi fyrir tilraunina aðeins 1/Q af prófunargetunni. Ef kerfi með Q=30 er tekið sem dæmi, þarf aðeins um 3,3kVA af aflgjafa til að klára 100kVA prófunargetu og orkusparandi áhrifin eru afar mikil.
Í öðru lagi, rúmmál og þyngd búnaðarins. Vegna verulegrar minnkunar á aflgetu, krefjast resonant örvun aflgjafar aðeins 1/Q af prófunargetunni, sem dregur úr heildarþyngd og rúmmáli kerfisins í 1/10 til 1/30 af venjulegum afltíðniprófunartækjum. Þetta hefur afgerandi þýðingu fyrir færanleika prófana á staðnum.
Í þriðja lagi, skammhlaupsvörn. Þegar veiki punkturinn á einangrun prófunarsýnisins er brotinn niður, losnar resonant hringrásin strax og hringrásarstraumurinn lækkar hratt í 1/Q af venjulegum prófunarstraumi, og forðast í raun hástraumsbrennslu bilunarpunktsins.
2, Hvernig á að velja Q þáttinn byggt á tilraunasviðsmyndinni?
Wuhan UHV Technology bendir á að við val á Q-stuðli þarf að huga vel að þremur víddum: gerð prófunarsýnis, prófspennustigið og aðstæður á staðnum.
1. Rafmagn prófunarsýnisins er aðalákvörðunarþátturinn
Rýmd prófunarsýnisins er mikilvægasti þátturinn sem hefur áhrif á endurómtíðnina. Því stærri sem rýmd er, því hærra er hvarfkrafturinn sem kerfið krefst og samsvarandi krafa um Q gildi eykst einnig. Til dæmis, fyrir háspennukapla í langa fjarlægð (eins og 10 km eða meira), þarf venjulega að tengja marga kjarna samhliða og Q-gildi kerfisins þarf að ná háu stigi til að tryggja endurómun. Vörubreytur Wuhan UHV sýna að eigin Q-gildi tækisins getur náð yfir 30 við f=45Hz, á meðan gæðastuðull kerfisins getur enn verið yfir 20 við hámarksálag, og uppfyllir að fullu prófunarkröfur mismunandi getusýnishorna.
2. Spennustig ákvarðar neðri mörk Q gildis
Búnaður með mismunandi spennustig hefur mismunandi kröfur um stöðugleika prófspennunnar. Fyrir aflspenna, GIS og annan búnað með spennustig 220kV og hærri, krefjast hár prófspennu og strangar kröfur um nákvæmni hærri Q-gildi til að tryggja hreinleika endurómspennubylgjuformsins. Úttaksspennubylgjulögun röð ómunabúnaðar Wuhan ofurháspennu er sinusbylgja með röskun sem er minna en eða jafnt og 1%. Framkvæmd þessa vísis er nátengd Q gildi kerfisins - því hærra sem Q gildið er, því betri eru síunaráhrifin og því betri eru bylgjulögunin.
3. Ekki er hægt að hunsa umhverfisaðstæður á staðnum
Umhverfisþættir eins og rafsegultruflanir á staðnum og hitastig og raki hafa einnig áhrif á raunverulegan árangur Q-gilda. Wuhan UHV bendir til þess að þegar prófanir eru gerðar í sterku truflunarumhverfi eins og tengivirkjum, sé nauðsynlegt að tryggja að rafsegultruflun á staðnum sé undir 50dB; Á sama tíma ætti búnaðurinn að starfa stöðugt við aðstæður frá -20 gráður til 55 gráður og hæð ekki yfir 3000 metra. Því sterkari sem umhverfisaðlögunarhæfni er, því hærra varðveisluhlutfall raunverulegs Q gildis kerfisins.
3, Tengsl milli Q-gildis og búnaðarvals
Q-stuðullinn er ekki einangraður tæknilegur vísir, hann, ásamt öðrum breytum, myndar heildar rökfræði búnaðarvals.

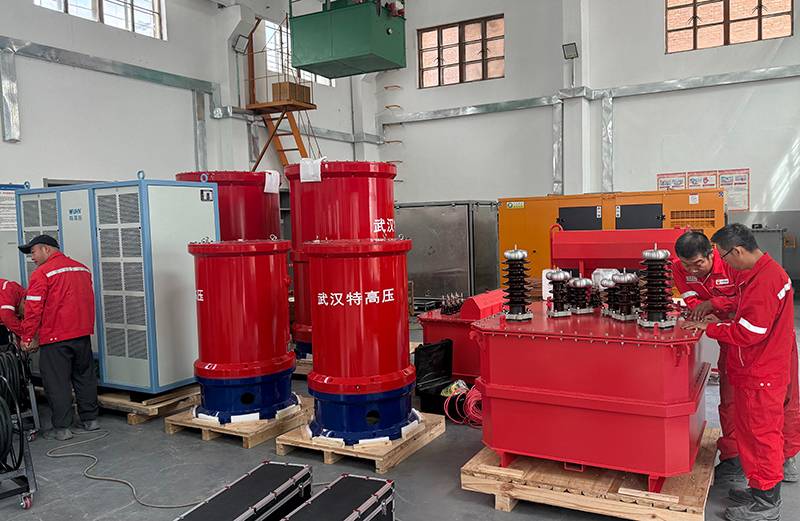

Hvað varðar getusamsvörun, metið afkastagetusvið Wuhan UHVraðhljóðtækier 75kVA til 10000kVA (sérsniðið) og málspennan getur náð allt að 800kV. Þegar þú velur er nauðsynlegt að tryggja að getu tækisins sé meiri en nauðsynleg prófunargeta prófunarsýnisins og Q gildi ætti að uppfylla ómun skilyrði við þá getu. Með því að taka UHV-75kVA/75kV kerfið sem dæmi, þá er tækið búið þremur hlutum af 25kVA/25kV kjarnaofnum, hentugur fyrir AC þola spennuprófun á 10kV snúrum 1,5km eða 35kV snúrum 0,35km, með eigin Q Stærri en eða jafnt og 30}(f{Hz).
Hvað varðar tíðnisamsvörun er tíðnisviðið 30-300Hz. Ómun tíðnin þarf að vera nákvæm í ± 0,1Hz, annars mun hún valda óstöðugleika spennu. Kerfi með hátt Q-gildi eru næmari fyrir tíðnijöfnun og krefjast þess vegna aflgjafa með mikilli nákvæmni með breytilegri tíðni og sjálfvirkar stillingaraðgerðir. Búnaður Wuhan ofurháspennu samþykkir DSP stafræna tíðnimótunartækni, með svarhraða sem er innan við 10ms, sem getur í raun tryggt nákvæma mælingu á ómun punktinum.
4, Industry Application Practice
Wuhan UHV hefur tekið mikinn þátt á sviði háspennu rafmagnsmælinga í næstum 22 ár og þessröð ómun prófunartækihefur verið mikið notað í iðnaði eins og orku, málmvinnslu, jarðolíu og efnaiðnaði. Í meiriháttar verkefnum eins og 500kV sæstrengsprófun, hefur breytileg tíðni röð ómun búnaðinum tekist að ná hárnákvæmni hluta losunar staðsetningu. Þessar aðferðir hafa fullkomlega sannreynt mikilvægu hlutverki sanngjarns vals á Q-stuðli í velgengni eða mistökum tilrauna.
5, Valtillögur
Fyrir venjubundnar prófanir á spennustigum 10kV og lægri, stuttar snúrur o.s.frv., er hægt að velja tæki með Q-gildi á bilinu 20-30 til að jafna frammistöðu og kostnað.
Til að standast spennupróf 35kV og yfir spennustigum, langlínusnúrum eða stórum spennum, er mælt með því að velja tæki með Q-gildi ekki minna en 30 til að tryggja áreiðanlega ómun og framúrskarandi bylgjulögun.
Fyrir sérstakt umhverfi eða prófunaratburðarás með mikilli nákvæmni er hægt að hafa samband við framleiðandann til að fá sérsniðna uppsetningu. Wuhan UHV veitir sérsniðna þjónustu fyrir allt úrval af vörum frá 75kVA til 10000kVA og getur sveigjanlega stillt breytur í samræmi við þarfir notenda.
Sanngjarnt val á Q-stuðli er lykilatriði fyrirröð ómun prófunarkerfitil að ná sem bestum árangri. Þegar þeir velja, ættu rafvirkjar að íhuga eiginleika prófunarhlutarins, prófunarstaðla og aðstæður á staðnum, meta ítarlega samsvörun milli Q gildis og annarra tæknilegra þátta og velja heppilegasta prófunarbúnaðinn fyrir raunverulegar þarfir, til að tryggja örugga og stöðuga virkni raforkukerfisins.
