Í rekstri og viðhaldi raforkukerfisins eru forvarnarprófanir og afhendingarprófanir á 110kV tengivirkjum lykiltenglar til að tryggja öruggan rekstur búnaðar. Val á prófunarbúnaði er beintengt áreiðanleika prófunargagnanna og hefur jafnvel áhrif á framvindu reksturs alls tengivirkisins. Byggt á tæknigögnum Wuhan UHV Power Technology Co., Ltd. og raunverulegri innkaupaupplifun margra aflgjafafyrirtækja, tekur þessi grein saman nokkra kjarnapunkta fyrir val á prófunarbúnaði fyrir 110kV tengivirki.
Röð ómunabúnaður: spennustig og getu eru aðalatriðin

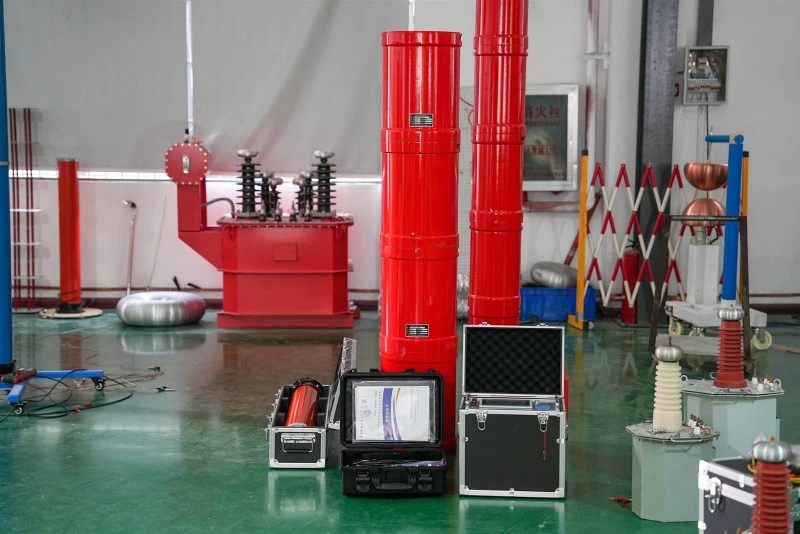

Meðal ýmissa prófunarbúnaðar í 110kV tengivirkjum erbreytileg tíðni röð resonant standist spennuprófunartækier einn eftirsóttasti búnaðurinn. Fyrsta erfiða viðmiðunin fyrir vali er spennustigssamsvörun. Tæknileg lausn Wuhan UHV sýnir að AC þol spennuprófið fyrir 110kV/50MVA aðalspenni með fullri einangrun krefst 160kV prófunarspennu, en AC þola spennupróf fyrir GIS búnað, aflrofa og spenni með 110kV spennustigi getur að hámarki náð 185kV. Þetta þýðir að nafnspenna valins tækis verður að ná að minnsta kosti 200kV, sem er ómögulegt að gera ef það er keypt of lítið. Eins og lögð er áhersla á í valgrein Wuhan UHV eru „forskriftirnar sem krafist er fyrir 10kV dreifikerfi og 110kV aðveitustöðvar gjörólíkar“.
Auk spennu er getuprófun einnig mikilvæg. Með því að taka AC standist spennuprófið á 110kV/300mm ² snúru sem dæmi, þá er rýmd á lengd 0,6km um það bil 0,147 μF, prófunartíðnin þarf að vera 30-300Hz, prófunarspennan er 128kV og lengdin er 60 mínútur. Rafmagn mismunandi sýna er mjög mismunandi og nauðsynlegt er að álykta um afkastagetu tækisins út frá hámarksrýmd raunverulegs lögsögubúnaðar. Sem stendur eru tvær algengar forskriftir á markaðnum: UHV-500kVA/200kV og UHV-540kVA/270kV, sem henta til að prófa þarfir á mismunandi mælikvarða.
Relay Protection Tester: stafræn prófunarlausn sem greindar aðveitustöðvar þurfa að laga sig að
Efraðhljóðtækier "sterki maðurinn", þárelay verndarprófarier „hleyfsjá“ aðveitustöðvarinnar. Prófanir á varnarbúnaði í 110kV tengivirkjum krefjast mun meiri kröfur um fjölda rása og nákvæmni búnaðar en í 10kV dreifikerfi. Núverandi almenna valið er örtölvugengisvarnarprófari með 6U+6I stillingu, með sex sjálfstæðum aflmagnara fyrir spennu og straum, og sex samhliða tengingar allt að 120-180A, sem geta mætt prófunarþörfum flókinna verndarbúnaðar eins og aðalspennimismunadrif og strætómismunadrif.
Beinn viðnámsmælir og aukabúnaður: oft gleymast en ómissandi
Margar innkaupaeiningar hafa tilhneigingu til að líta framhjá einhverjum aukabúnaði við gerð fjárhagsáætlana og það er ekki fyrr en við prófun á staðnum sem uppgötvast að það er annmarki. Thespennir DC mótstöðuprófarier nauðsynlegur búnaður fyrir forprófun spenni og þegar valið er skal einnig huga að spennustigssamsvörun. Staðlaða gerðin sem nær yfir spennustig frá 35kV til 110kV, með gagnageymslu og samskiptaaðgerðum, er algengasta forskriftin sem aflgjafafyrirtæki kaupa. TheDC háspennu rafaller notað fyrir DC þola spennupróf eldingavarnara og einangrunarviðnámsmælirinn er notaður til að mæla einangrunarviðnám spennubreyta, aflrofa og annars búnaðar. Þrátt fyrir að þessi tæki séu ekki dýr getur skortur á einhverju þeirra haft áhrif á framvindu prófsins.
Val snýst ekki um „því dýrara því betra“, samsvörun er lykillinn
Í viðtalinu nefndu tæknimenn frá Wuhan UHV ítrekað sjónarmið: áður en keypt er og valið ætti tæknideildin fyrst að skýra raunverulegar notkunarþarfir einingarinnar, einbeita sér að því að staðfesta þrjár breytur spennustigs, nákvæmnistigs og notkunarsviðs „til að forðast að kaupa hana aftur og nota hana ekki eða hafa ófullnægjandi afköst“. Hvað varðar nákvæmni er hægt að ákvarða það stig sem krafist er með því að vísa til viðeigandi staðla. "Því meiri nákvæmni, því hærra verð, og það dugar. Hvað notkunarsviðsmyndir varðar er mælt með því að velja líkan með ryk- og vatnsheldri skel til notkunar utandyra og það er óþarfi að eyða aukafé í það fyrir fasta notkun innandyra.
Frá sjónarhóli raunverulegra verkefna krefst árleg skoðun á 110kV tengivirkjum almennt samstarfsrekstur 3 til 5 tækja. Fyrst skaltu framkvæma óeyðandi prófanir eins og mælingar á einangrunarviðnám og framkvæma síðan spennuþolpróf í röð. Þessari röð er ekki hægt að snúa við.
Hagnýtt mál sem vert er að vísa til
Á síðasta ári keypti orkufyrirtæki í Shanxi lotu af 110kV prófunarbúnaði fyrir afhendingarprófun á vindorkuverkefni í Gansu. Búnaðarlistinn inniheldur ZGF röð DC háspennurafalla, UHV-406háspennu rofa dynamic eiginleika prófunartæki, UHV-H100Ahringrásarviðnámsprófara, UHV-1200 örtölvugengisvarnarprófunartæki og breytileg tíðni raðar resonant AC standast spennuprófunartæki. Það er athyglisvert að tæknifólk Wuhan UHV ók upp fjallið með viðskiptavininum og skoðaði búnaðinn eins og kassaspenna, snúrur, járnturna og alhliða vernd á staðnum áður en prófunartækjaáætlunin var sérsniðin. Þessa aðferð er þess virði að læra af - val á prófunarbúnaði ætti ekki aðeins að treysta á færibreytutöfluna, heldur einnig að taka tillit til raunverulegra aðstæðna á staðnum.
Með framförum snjallrar umbreytingar á 110kV tengivirkjum er prófunarbúnaður einnig að þróast í átt að stafrænni væðingu og samþættingu. Val á réttum búnaði er ekki aðeins til að standast viðtökuskoðun, heldur einnig til að leggja grunn að öruggum rekstri tengivirkisins á næsta áratug.
