Með stöðugri kynningu á ofur-háspennu raforkukerfi Kína, eykst eftirspurn eftir prófun og skoðun á 1000kV tengivirkjum dag frá degi. Ólíkt hefðbundnum háspennuvirkjum er einangrunarmörk 1000kV stigi minni, rúmmál búnaðar er stærra og rafsegulumhverfi á staðnum er flóknara, sem gerir meiri kröfur um val á prófunarbúnaði. Hvernig á að velja viðeigandi prófunarbúnað á þessu spennustigi er orðið kjarnaatriði sem aflrekstri og prófunareiningum stendur frammi fyrir.
Einangrun þolir spennupróf: Ómun tíðniviðskiptaraðar verður almenna lausnin
Í einangrunarprófun 1000kV tengivirkis er AC standist spennuprófið kjarnaaðferðin til að prófa einangrunarstyrk lykilbúnaðar eins og GIS, GIL og spennubreyta. Vegna þess að rýmd heils strengs af ofurháspennu GIS getur náð 5000 til 8000pF, getur hefðbundinn afltíðniprófunarbúnaður ekki uppfyllt kröfur á staðnum hvað varðar getu og rúmmál. Til að draga úr rúmmáli og afkastagetu tilraunabúnaðar og laga sig að tíðum aðstæðum í sundur, flutningi og uppsetningarstað, hefur breytileg tíðni röð ómun búnaður orðið almennt val fyrir á staðnum AC þola spennuprófun á 1000kV GIS.

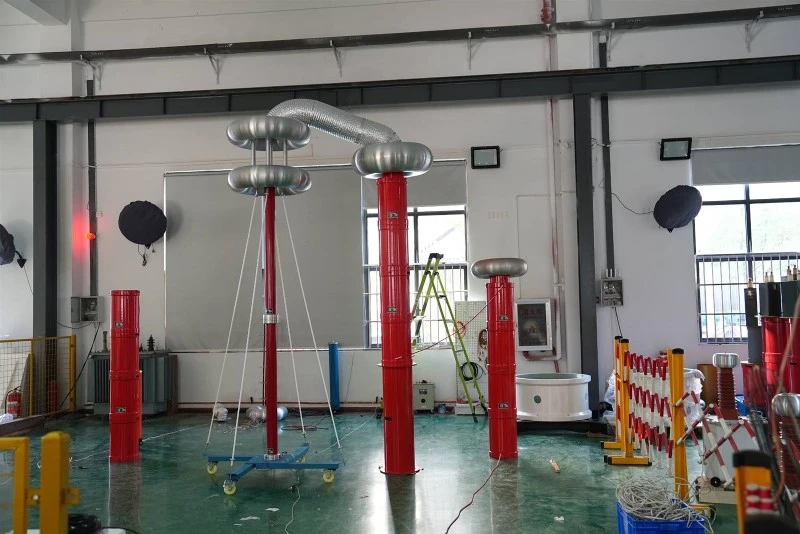

Að takabreytileg tíðni röð resonant standist spennuprófunartækifrá Wuhan UHV Power Technology Co., Ltd. sem dæmi, UHV röð vörurnar ná yfir margs konar afkastagetu og spennusamsetningar. UHV-540kVA/270kV tækið samþykkir mát hönnun, sem samanstendur af aflgjafa með breytilegri tíðni, örvunarspenni, háspennukjarna og rafrýmd spennuskil. Málspennan getur náð yfir mörg stig frá 45kV til 270kV og virka gildismælingarnákvæmni kerfisins nær 1,5 stigum. Rekstrartíðnisviðið er 30 til 300Hz. Úttaksspennubylgjulögun þessarar röð tækja er sinusbylgja, og bylgjulögun röskunarhraða er stjórnað innan 1%. Það hefur einnig yfirstraums-, ofspennu- og blikkvarnaraðgerðir fyrir prófaðan hlut.
Uppgötvun að hluta: nákvæmni ákvarðar árangur eða mistök tilraunarinnar
Fyrir 1000kV tengivirki er nákvæmni uppgötvunar að hluta í beinu sambandi við snemmskynjunargetu einangrunargalla búnaðar. Í ofurháspennuumhverfi er stjórnun á hlutahleðslu í bakgrunni lykilvísir til að mæla árangur tilraunabúnaðar. Sem stendur getur uppblásanlegur prófunarbúnaður rafmagnsbúnaðar án hluta afhleðslu með háspennu og mikilli getu stjórnað heildarhlutahleðslu innan 1 til 3pC, í raun forðast truflun að hluta jafnvel í 1000kV háspennuumhverfi og stórbætir prófunarnákvæmni.
UHVCW ökutæki sem festir háspennu uppblásna samsetta tilraunabúnað sem er ekki að hluta til afhleðslu, sem Wuhan UHV Power Technology Co., Ltd. býður upp á, notar vökvalyftingarbúnað fyrir ökutæki, sem er þægilegt fyrir hreyfingu á staðnum og prófunarskipulag. Spennustig tækisins nær frá 100kV til 1000kV, með afkastagetu á bilinu 50 til 2000kVA. Það samþykkir tvær aðferðir: háspennuspennuhækkun og raðómun. Allar uppörvunaraðferðir eru fyrsta flokks uppörvun, án þess að þörf sé á röðaaukningu, og einfaldar þannig raflögn á staðnum. Tækið er búið innbyggðum háspennueinangrunarrofa, sem getur náð margvíslegri notkun fyrir eina vél, og samþykkir fullkomlega innsiglaða hlífðarrýmishönnun til að tryggja öryggi og áreiðanleika prófunarferlisins. Að auki veitir Wuhan UHV einnig UHV-2000 röðinaprófunartæki fyrir hluta losunar, sem samþykkir samþætta vélarhönnun og getur lokið megindlegum prófunaraðgerðum eins og hlutahleðslumælingu, upptöku og AC prófunarspennurofi. Það er hentugur fyrir ýmsar aðstæður eins og á staðnum og rannsóknarstofu.
Spenni- og liðavarnarprófun: jöfn áhersla á samþættingu og sjálfvirkni
Til viðbótar við einangrunar- og útblástursprófanir að hluta er ekki hægt að hunsa alhliða frammistöðuprófun spennubreyta í 1000kV tengivirkjum. Sem „orkumiðstöð“ raforkukerfisins ákvarða spennar stöðugleika aflgjafa beint með vísbendingum eins og DC viðnám, umbreytingarhlutfallshópi, einangrunarstyrk og tapbreytum. Hefðbundin dreifð uppgötvun krefst tíðar búnaðarskipta og endurtekinna raflagna, sem gerir það erfitt að tryggja skilvirkni og nákvæmni. Thespenni alhliða prófunarbekkurþróað af Wuhan UHV Power Technology Co., Ltd. samþættir sex kjarnaaðgerðir, þar á meðal DC viðnámsprófun, umbreytingarhlutfallshópaprófun, einangrunarviðnámsprófun, rafmagnstapsprófun, óhlaðaprófun og álagstapsprófun. Það samþykkir máta arkitektúrhönnun, með DC viðnámsprófunareiningu upplausn upp á 0,01 μ Ω, sem getur nákvæmlega fanga fíngerðan mun á vindaviðnámi. Prófunarbekkurinn er búinn 15 tommu snertiskjá og innbyggðu skynjunarsniðmáti fyrir hundruð spennigerða. Eftir að uppgötvuninni er lokið býr kerfið sjálfkrafa til staðlaðar skýrslur og styður PDF útflutning og skýgeymslu.
Hvað varðar gengisvörn þarf einnig að huga að vali á örtölvu gengisvörn. Röð aförtölvu gengisvarnarprófararfyrir Wuhan UHV samþættir margar aðgerðir, sem veitir áreiðanlegar uppgötvunarlausnir fyrir notendur í stóriðnaðinum með stöðugri frammistöðu og skýru hugbúnaðarviðmóti.
Lykilatriði við val: frá flytjanleika til umhverfisaðlögunarhæfni
Val á prófunarbúnaði fyrir 1000kV tengivirki krefst víðtækrar skoðunar á mörgum þáttum. Í fyrsta lagi aðlögunarhæfni búnaðarins á staðnum. Hefðbundinn ofurháspennuprófunarbúnaður samþykkir oft opin mannvirki með stórum stærðum og samsetningarferlið á staðnum fyrir hverja prófun er fyrirferðarmikið. Þess vegna hefur smæðun og léttvæging orðið mikilvæg þróun í vali á búnaði.
Í öðru lagi er ekki hægt að hunsa rafsegulsamhæfni. Rafsegulumhverfi 1000kV tengivirkis er miklu flóknara en öfgaháspennustöðvar og þættir eins og raftíðni rafsvið, afltíðni segulsvið og útvarpstruflanir geta allir haft áhrif á nákvæmni prófunargagna. Þegar valið er, ætti að staðfesta að búnaðurinn hafi góða rafsegulfræðilega samhæfnihönnun, svo sem raftapprófareining sem er búin truflunaralgrími, sem getur í raun síað truflunarmerki eins og rafmagnstíðni á staðnum og harmóník. Á aðfangakeðjuhliðinni hefur val á birgjum fyrir 1000kV prófunarbúnað einnig myndað tiltölulega þroskað samkeppnismynstur og notendur geta ítarlega íhugað tæknilegar lausnir og fjárhagsáætlunarþætti þegar þeir velja.
Á heildina litið ætti val á prófunarbúnaði fyrir 1000kV aðveitustöðvar að snúast um fjórar kjarnakröfur: Einangrun þola spennu, greiningu að hluta, alhliða spenniprófun og sannprófun á liðavörn. Áherslan ætti að vera á nákvæmni stjórnunar að hluta, flytjanleika á staðnum, rafsegulsamhæfi og sjálfvirkni búnaðarins. Með stöðugri stækkun ofur-háspennu raforkukerfisins munu birgjar búnaðar með einhliða lausnarmöguleika öðlast meira markaðsrými. Wuhan Ultra High Voltage Power Technology Co., Ltd. hefur myndað vörukerfi sem samanstendur af meira en 100 vörum í 15 flokkum, þar á meðal röð ómunarprófunartæki, prófunarkerfi fyrir hluta afhleðslu, háspennueinangrun og þolspennubúnað, og spenniprófunartæki, sem veita tiltölulega fullkominn vörustuðning fyrir ofurháspennuprófanir.
