Með stöðugri kynningu á ofurháspennuflutningsverkefnum, stækkun raforkunets og stórfelldum aðveitustöðvum, hafa 500kV tengivirki sett fram meiri kröfur um einangrunarafköst, rekstraráreiðanleika og öryggi gengivarnarkerfa rafbúnaðar. Hvernig á að velja viðeigandi prófunarbúnað byggt á spennustigi búnaðar, prófunarhlutum og rekstrarskilyrðum á staðnum er orðinn mikilvægur hluti af rafmagnsverkfræði, móttöku búnaðarafhendingar og daglegs rekstrar og viðhalds.
Wuhan UHV Power Technology Co., Ltd. hefur lengi verið tileinkað rannsóknum og þróun, framleiðslu og sölu á háspennuaflprófunarbúnaði. Vörur okkar innihalda raðgreiningartæki, prófunarkerfi fyrir hluta afhleðslu, DC háspennu rafala, spenniprófara, aflrofaprófara og liðavarnarprófara, sem geta veitt tilvísanir í val á búnaði fyrir rafmagnsprófanir í tengivirkjum.
1, Veldu viðeigandi háspennuprófunarbúnað byggt á prófunarhlutnum
500kV tengivirki felur í sér ýmsan búnað eins og aðalspennubreyta, gaseinangruð málmlokuð rofabúnað (GIS), háspennurofar, rúllur, eldingavörn og rafmagnssnúrur. Það er munur á uppbyggingu, einangrunarformi og prófunarkröfum mismunandi tækja. Þess vegna, þegar þú velur, ætti fyrst að skilgreina prófaðan búnað og samsvarandi prófunarhluti.

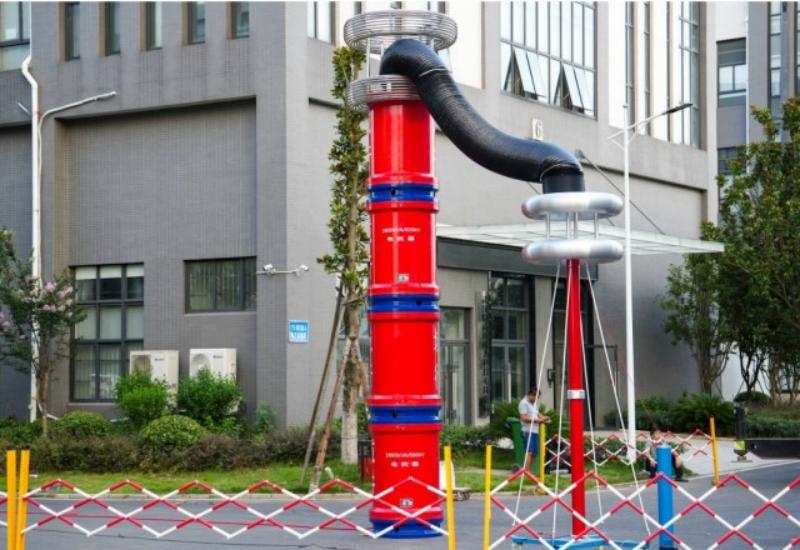

Fyrir straumþolsprófun á GIS, straumstöngum, spennum og háspennukaplum, tíðniviðskiptaröð ómunprófunartækimá taka sérstaklega til athugunar. Þetta tæki er hentugur fyrir afhendingu próf og fyrirbyggjandi prófun á stórum afkastagetu og háspennu rafrýmd sýnum, og er hægt að stilla það í samræmi við rýmd og prófunarspennukröfur sýnisins. Röð ómunarbúnaður Wuhan ofurháspennu notar einingasamsetningu nálgun, sem hefur verndaraðgerðir eins og ofspennu, ofstraum, ræsingu í núllstöðu, afstillingu og yfirliti, og er hentugur fyrir AC þola spennuprófun á ýmsum háspennu rafbúnaði.
Það skal tekið fram að 500kV er spennustig tengivirkisins, sem þýðir ekki að allur prófunarbúnaður þurfi að gefa út 500kV. Raunveruleg prófspenna ætti að vera ákvörðuð út frá hlutfallsbreytum, einangrunarstigi, gildandi stöðlum og sérstökum prófunarhlutum prófaðs búnaðar. Málspenna, getu og straumgeta búnaðarins ætti einnig að passa við raunverulegt álag.
2, Gefðu gaum að sérstökum prófunarkröfum fyrir aðalspennir og aðalbúnað
Aðalspennirinn er einn af kjarnabúnaðinum í 500kV tengivirki og rekstrarstaða hans hefur bein áhrif á áreiðanleika aflgjafar aðveitustöðvarinnar. Á meðan á afhendingu búnaðar stendur, viðhald og fyrirbyggjandi prófun er venjulega nauðsynlegt að framkvæma skoðanir á DC viðnám, umbreytingarhlutfalli, aflögun vinda, rafmagnstapi og einangrunarafköstum í samræmi við viðhaldsinnihald og prófunaraðferðir.
Til að uppfylla þessar kröfur, búnaður eins og spenniDC mótstöðuprófari, spennuhlutfallsprófari, aflögunarprófari fyrir spennuvinda, og hægt er að stilla dielectric tap tester. Meðal þeirra er hægt að nota DC viðnámsprófara til að athuga rafmagnsstöðu vindatenginga, leiðandi hringrása og kranaskiptara; Spennihlutfallsprófari er notaður til að sannreyna spennuhlutfall og raflagnahóp; Vafningarprófari getur aðstoðað við að ákvarða hvort vélrænar byggingarbreytingar séu á vafningunni af völdum þátta eins og skammhlaupsáreksturs eða flutningsáreksturs.
Fyrir háspennurofa og GIS-búnað, ætti einnig að íhuga rafrásareiginleikaprófara, hringrásarviðnámsprófara og greiningarbúnað að hluta afhleðslu í tengslum við viðhalds- og viðurkenningarkröfur til að athuga vélræna virknieiginleika, stöðu leiðandi hringrásartengingar og ástand einangrunarkerfisins að hluta.
3, Relay vernd og efri hringrás próf eru jafn mikilvæg
Örugg rekstur tengivirkja veltur ekki aðeins á einangrunar- og leiðniframmistöðu aðalbúnaðar heldur einnig á réttri virkni liðavarnar-, mæli- og stýrikerfa. Fyrir 500kV tengivirki þarf að kemba og sannreyna línuvörn, spennivörn, straumavörn og tengda sjálfvirknibúnað í samræmi við samsvarandi reglur.
Vörukerfi Wuhan UHV inniheldur búnað eins ogörtölvu gengisvarnarprófariog spenni volt ampere einkennisprófari. Relay verndarprófari getur gefið út samsvarandi straum- og spennumerki, sem eru notuð til að stilla gildissannprófun, aðgerðarrökfræðiskoðun og bilunarhermiprófun á verndarbúnaði; Hægt er að nota spenni volt ampere einkennisprófara til að athuga viðeigandi eiginleika straumspenna og spennuspenna og aðstoða við að meta áreiðanleika mælinga og verndarrása.
Þegar búnaður er valinn er mikilvægt að staðfesta úttaksrásina, úttakssviðið, mælingarnákvæmni, verndarvirkni og samhæfni við verndarbúnað prófunaraðila á staðnum til að tryggja að hann geti uppfyllt kröfur tiltekinna villuleitarverkefna.
4, Staðfestu færibreytur búnaðar, staðlaðar kröfur og notkunarskilyrði á staðnum
Fyrir 500kV aðveitustöðvarverkefni er ekki hægt að velja prófunarbúnað eingöngu út frá vöruheiti eða hámarksútgangsspennu. Fyrir innkaup ætti að athuga lykilbreytur lið fyrir lið á grundvelli tæknisamnings og prófunaráætlunar.
Í fyrsta lagi ætti að staðfesta nafnúttaksspennu, afkastagetu, straum og viðeigandi álagssvið búnaðarins, sérstaklega fyrir raðhljóðbúnaðinn, sem þarf að reikna út frá rýmd prófaðs hlutar, markprófunarspennu og prófunartíðni. Í öðru lagi ætti að huga að nákvæmni mælinga, skráningu gagna, framleiðsla prófunarskýrslu og rekstrarþægindum til að auðvelda starfsfólki á staðnum að ljúka prófunum og rekja niðurstöður.
Að auki þarf einnig að meta verndarráðstafanir eins og ofspennu, ofstraum og yfirfall búnaðarins, jarðtengingaraðferðir, rafmagnsskilyrði á staðnum, aðlögunarhæfni í umhverfinu og kröfur um flutning og uppsetningu. Fyrir stóran háspennuprófunarbúnað er einnig nauðsynlegt að staðfesta fyrirfram hvort skipulagsrýmið á staðnum, prófunarvegalengd og fylgihlutir uppfylli kröfurnar.
Að því er varðar staðla ætti að sannreyna gildandi innlenda staðla, iðnaðarstaðla og viðeigandi alþjóðlega staðla út frá staðsetningu verkefnisins, gerð búnaðar og tæknikröfur samningsins. Staðlakröfur fyrir mismunandi búnað og prófunarverkefni eru ekki nákvæmlega þær sömu og það er ekki hægt að dekka allar prófunarkröfur einfaldlega með einum staðli.
5, Alhliða umfjöllun um uppsetningu búnaðar og síðari þjónustu
Innkaup á prófunarbúnaði fyrir 500kV tengivirki felur venjulega í sér margar sérgreinar og prófunarstig. Fyrir raforkuframkvæmdir, viðhaldsfyrirtæki og prófunarstofnanir þriðja aðila, auk þess að einbeita sér að frammistöðu búnaðar og innkaupakostnaði, þurfa þeir einnig að íhuga hvort uppsetningu búnaðar sé lokið, hvort notkun á staðnum sé hentug og hvort síðari kvörðun, viðhald og tækniaðstoð sé tímabær.
Wuhan UHV Power Technology Co., Ltd. er staðsett í Wuhan Optics Valley, með fyrirtæki sem nær yfir rannsóknir og þróun, framleiðslu, sölu og þjónustu á háspennuaflprófunarbúnaði. Vörukerfi þess inniheldur flokka eins og háspennuþolsspennu, spenniprófun, aflrofaprófun, liðavörn og greiningu á hluta afhleðslu. Fyrir 500kV tengivirkisverkefnið geta notendur ráðfært sig frekar um uppsetningaráætlun, tæknilegar breytur og fylgihluti samsvarandi búnaðar byggt á sérstökum prófunarhlutum og tæknilegum kröfum.
Rétt er að árétta að búnaðarval fyrir 500kV tengivirki byggist á tækniforskriftum verkefnisins og formlegum prófunaráætlunum. Sérstaklega þegar kemur að þola spennu- og einangrunarprófum á 500kV stigi aðalbúnaðar, ættu fagmenn með samsvarandi getu að ákvarða prófunaraðferðir, prófspennu og búnaðarstillingar og innleiða stranglega öryggisráðstafanir á staðnum.
Val á prófunarbúnaði sem hentar fyrir 500kV tengivirki krefst yfirgripsmikils mats frá þáttum prófunarhlutum, prófunarhlutum, tæknilegum breytum, verndaraðgerðum, aðstæðum á staðnum og þjónustu eftir sölu. Með því að stilla á sanngjarnan hátt háspennuþolsprófunarbúnað, sérstök prófunartæki fyrir spenni, prófunartæki fyrir rofabúnað og prófunarkerfi fyrir liðavörn, er hægt að veita áreiðanlegri tækniaðstoð við afhendingu, viðhaldsprófun og rekstrarviðhald aðveitustöðvarbúnaðar.
Wuhan UHV Power Technology Co., Ltd. getur veitt vöruupplýsingar og tæknilegt ráðgjöf um viðeigandi háspennuprófunarbúnað í samræmi við sérstakar þarfir verkefnisins, sem hjálpar notendum að skýra frekar stefnu búnaðarvals.
