Relay verndarprófarier ómissandi kjarnaverkfæri í viðhaldi og kvörðun aukabúnaðar í raforkukerfinu. Frammi fyrir fjölmörgum prófunartækjum á markaðnum, hvernig á að velja viðeigandi gerð miðað við tegund gengis sem verið er að prófa er mikilvægt skref í að tryggja rétta notkun hlífðartækja og tryggja örugga og stöðuga virkni raforkukerfisins.
Relays eru „fyrsta varnarlínan“ fyrir raforkukerfisvernd. Samkvæmt starfsreglum þeirra og tæknilegum kynslóðum má venjulega skipta þeim í fjóra flokka: rafsegulliða, truflanir, örtölvuverndartæki og sjónræn stafræn verndartæki fyrir greindar aðveitustöðvar. Mismunandi gerðir liða hafa sína eigin áherslu á framleiðslugetu, nákvæmnikröfur og stuðning við samskiptareglur prófunaraðilans. Þessi grein sameinar vörukerfi Wuhan UHV Power Technology Co., Ltd. til að útlista grunnhugmyndir um val á liða eftir gerðum.
Rafsegullið: mikil straumframleiðsla er lykilatriði
Rafsegullið tilheyra snemmvarnarhlutunum, með traustri uppbyggingu og tiltölulega einföldum rekstrarreglu. Hins vegar hefur núverandi spólu þeirra mikla álagsviðnám, sem gerir meiri kröfur til núverandi úttaksgetu prófunartækisins meðan á prófun stendur. Ef úttaksstyrkur prófunartækisins er ófullnægjandi mun hann ekki geta knúið gengið til að virka á áreiðanlegan hátt, sem leiðir til brenglaðra prófunarniðurstaðna. Þess vegna, fyrir prófun rafsegulliða, ætti að gefa forgang að núverandi úttaksgetu og volt ampera getu prófunartækisins til að tryggja að hann hafi nægilega mikla akstursgetu.
UHV-702örtölvu gengisvarnarprófarifyrir Wuhan UHV hefur sýnt framúrskarandi árangur í þessu sambandi. Tækið samþykkir tvískiptur flísararkitektúr DSP+FPGA, með hámarks AC straum upp á 40A (einfasa) og að hámarki 120A þegar tengt er í þremur samhliða. Straumnákvæmni er ± 0,05% og fasavillan er minni en eða jafnt og 0,3 gráður, sem getur uppfyllt sannprófunarkröfur ýmissa rafsegulvarnartækja. Fyrir notendur sem þurfa að halda jafnvægi á bæði gömul rafsegullið og nútíma örtölvuvarnartæki, getur hið víðtæka framleiðslusvið UHV-702 dekkað prófunarþarfir margra kynslóða búnaðar og forðast endurtekin innkaup vegna skipta um búnað.
Static relay: nákvæmni og fasastýring eru kjarninn
Static relays nota hálfleiðara hluti til að mynda verndarrökrásir. Í samanburði við rafsegulliða hafa þau hraðari vinnsluhraða og minni orkunotkun, en krefjast meiri úttaksnákvæmni og fasastýringargetu frá prófaranum. Stefnu- og viðnámsíhlutir í kyrrstæðum liða krefjast nákvæmrar fasahornsstýringar til að sannreyna rekstrareiginleika þeirra og fasastillingarnákvæmni prófarans ákvarðar beint áreiðanleika prófunarniðurstaðna.

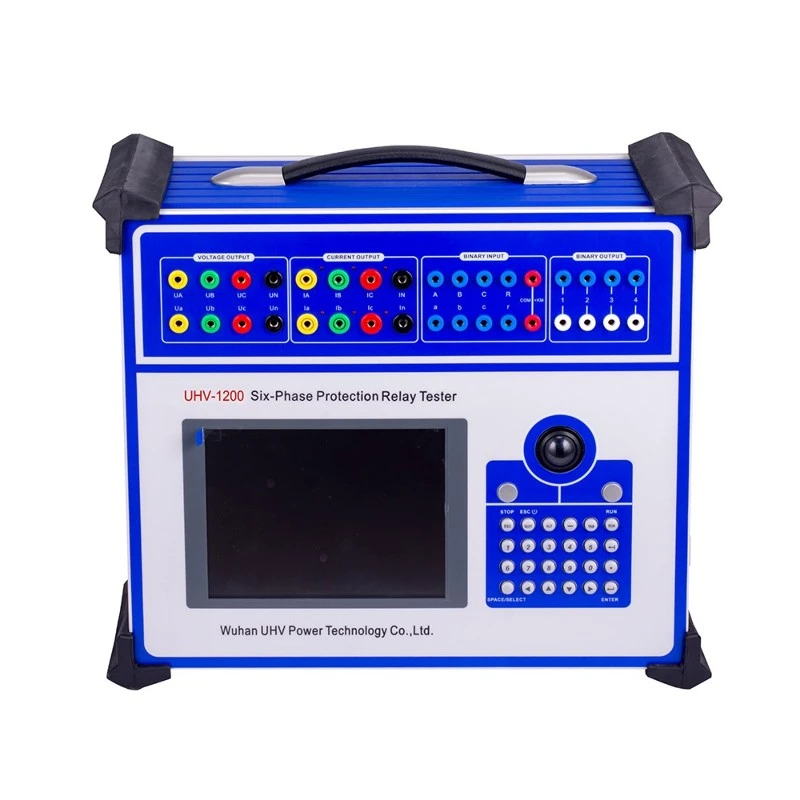

UHV-1200relay verndarprófarifyrir Wuhan UHV einkennist af 0,1mA stigi örstraumsúttaksgetu og skilar sér frábærlega í aðstæðum sem krefjast fínrar straumstýringar eins og nýrra orkunetstengingar og orkugeymslukerfi. Þessi hæfileiki hefur hagnýta þýðingu fyrir prófun straumhluta með mikilli næmni í truflanir liða.
Örtölvubundið verndartæki: hugbúnaðarvirkni og samskiptageta ákvarðar prófunardýpt
Örtölvubyggð verndartæki eru almenna uppsetningin í núverandi tengivirkjum og verndarrökfræði þeirra er útfærð með hugbúnaðaralgrími. Prófarinn þarf ekki aðeins að veita hánákvæmni hliðrænn útgang heldur þarf hann einnig að hafa getu til að hafa samskipti stafrænt við verndarbúnaðinn. Fyrir hefðbundna yfirstraumsvörn línu, mismunadrifsvörn fyrir spenni osfrv., þarf prófarinn að hafa getu til að gefa út þriggja fasa straum og spennu samtímis; Fyrir flókna örtölvulínuvörn sem felur í sér hátíðnirásir og ljósleiðara lengdarvörn, þarf prófarinn að hafa háþróaða aðgerðir eins og að líkja eftir tvíhliða aflgjafa, kerfissveiflu og stafrænum skilaboðasendingum og móttöku.
Hvað varðar rásaruppsetningu eru þrífasa/fjögurra fasa prófunartæki (4 spennu+3 straumur) hefðbundinn staðalbúnaður, sem getur uppfyllt flestar venjubundnar prófunarkröfur eins og línuvörn og spenni varavörn; Sex fasa prófunartækið (6 spennu+6 straumur) hentar fyrir flóknar aðstæður eins og mismunadrifsvörn fyrir spenni og sjálfvirk skiptibúnað til vara. Það er engin þörf á að snúa línunni við meðan á prófun stendur og skilvirkni er verulega bætt.
Thesex fasa örtölvu gengisvarnarprófarifyrir Wuhan getur UHV hermt eftir mörgum hringrásarvillum samtímis með úttaksgetu upp á sex fasa spennu og sex fasa straum. Kjarni þess liggur í DSP stafræna merki örgjörvanum og mát línulegum aflmagnara, sem nær 1200Hz hátíðni svörun og 0,2ms stigs tafarlausri bilunarlíkingu. Við kembiforrit á nýjum orkustöðvum getur ástandsröð prófunaraðgerð búnaðarins byggt upp samsetta bilunaratburðarás sem felur í sér tíðnisveiflur, aflviðsnúning og samhljóða yfirsetningu. Til dæmis, þegar líkt er eftir 35kV línubilun í ljósaaflstöð, getur það gefið út samhverfan skammhlaupsstraum, deyfingarstraum sem inniheldur seinni harmoniku og kveikt á endurlokun í röð. Allt ferlið skráir sjálfkrafa verndaraðgerðartímann og villunni er stjórnað innan 1 ms.
Optískt stafrænt verndartæki: samhæfni samskiptareglur og samstillingarnákvæmni eru erfiðir þröskuldar
Snjalla tengivirkið samþykkir IEC 61850 staðalinn og verndarbúnaðurinn fær sýnatökugildi (SV) og GOOSE skilaboð í gegnum ljósleiðara Ethernet. Ekki er hægt að tengja hefðbundna hliðræna prófunartæki beint. Til að prófa þessa tegund búnaðar er nauðsynlegt að nota optískan stafrænan gengisvarnarprófara. Fyrir aðstæður sem krefjast þægilegrar prófunar á staðnum er handfesta sjónræn stafræn gengisvarnarprófari hagnýt val. Ef það er notað til alhliða prófunar á snjöllum aðveitustöðvum með spennustigum 110kV og hærra, er snjall stafræni aðveitustöðin hentugari.
Tvær víddir sem þarf að hafa í huga þegar þú velur
Auk þess að samræma kjarnaaðgerðir eftir liðategundum eru spennustig og færanleiki einnig hagnýtir þættir sem þarf að vera í jafnvægi við val. Hvað varðar spennustig er hægt að nota einfasa eða handfesta prófunartæki fyrir dreifikerfi 10kV og lægri, og mælt er með 0,2 stigs nákvæmnibúnaði fyrir kerfi 110kV og hærri. Greindar stöðvar og ofurháspennuverkefni krefjast líkana sem styðja flókna bilanahermingu. Hvað varðar færanleika ætti búnaður sem notaður er á staðnum að hafa léttan og traustan eiginleika, en búnaður sem notaður er á rannsóknarstofunni til fastrar notkunar getur sett sveigjanleika og stöðugleika í forgang.
Frá rafsegulfræði til sjónræns stafræns hefur hver kynslóðaskipti í gengistækni sett fram nýjar kröfur um prófunartæki. Kjarnarökfræði valsins er alltaf að "ákvarða prófunaráætlunina út frá prófuðu hlutnum" - til að skýra gengistegund, verndaraðgerð, samskiptareglur og spennustig og passa síðan úttaksgetu, rásaruppsetningu og hugbúnaðarvirkni prófarans í samræmi við það, til að tryggja gæði prófunar á sama tíma og hæfileg uppsetning fjárfestingar í búnaði er náð.
