Í kembiforritum raforkukerfa og fyrirbyggjandi prófunum er aðal innspýtingspróf lykilaðferð til að sannreyna frammistöðu aflrofa, straumspenna og hlífðartækja. Hins vegar, þegar þeir standa frammi fyrir inndælingartækjum á bilinu 500A til 5000A á markaðnum, hvernig ættu verkfræðingar að velja sanngjarnt út frá prófunargetu?
Næg framlegð ætti að vera fyrir úttaksstrauminn
Það sem skiptir mestu máli þegar þú velur inndælingartæki er úttaksstraumurinn. Almenna meginreglan í greininni er að hámarksúttaksstraumur búnaðarins ætti að fara yfir 20% til 30% af nafnstraumi prófaðs búnaðar. Stilling þessarar framlegðar er ekki íhaldssöm heldur er hún byggð á hagnýtum sjónarmiðum - tengiviðnám og snertiviðnám prófunarrásarinnar mun eyða hluta af inndældu aflinu, sem leiðir til þess að raunverulegur straumur sem nær til prófunarsýnisins er lægri en stillt gildi. Hleðslugeta núverandi innspýtingarprófunartækis er hentugur fyrir aðstæður eins og verndun straumstanga og sannprófun á straumspennuhlutfalli. Það getur stillt straumliða og rofa og valið ætti að tryggja nær yfir allt vinnusvið prófaðs hlutar.
Með því að taka algengar lág- og meðalspennu rofaprófanir sem dæmi, þá er 1000A stigs einsprautunarprófari „aðalstillingin“ fyrir flestar aðgerðir á staðnum, nægjanlegar til að mæta venjubundnum kröfum eins og sannprófun á CT hlutfalli, gangsetningu rofabúnaðar og prófun á aksturstíma aflrofa. En til að prófa mismunadrifsvörn fyrir spenni eða sannprófun aflrofa með háum breytum gæti verið nauðsynlegt að huga að búnaði með 2000A eða jafnvel hærri forskriftir.
Ekki er hægt að aðskilja útreikning á afkastagetu (kVA) frá viðnám
Framleiðslustraumurinn er aðeins helmingur vandans, önnur lykilbreyta er getu. Afkastageta inndælingartækis, mæld í kVA, endurspeglar úttaksgetu þess, sem er jöfn straumnum margfaldað með lykkjuviðnáminu. Þetta þýðir að sama núverandi gildi getur haft margfalt mismunandi kröfur um getu búnaðar við mismunandi hringrásaraðstæður.

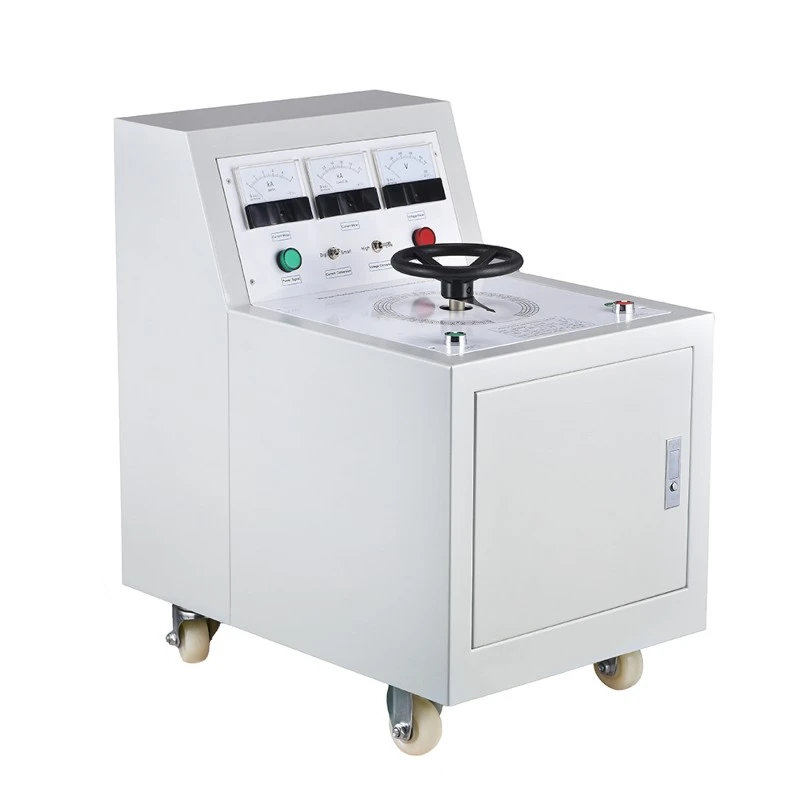

Hagnýt matsaðferð er að ákvarða fyrst innspýtingarstrauminn sem krafist er fyrir prófið, reikna síðan út nauðsynlega spennu byggða á viðnám prófunarrásarinnar (þar á meðal innra viðnám prófunarsýnisins, tengisnúrur og snertiviðnám), og að lokum fá kVA eftirspurnina frá "afl=straum x spennu". DDG seríanprófunartæki fyrir aðalstrauminnspýtingufyrir Wuhan UHV hefur afkastagetu sem nær yfir 3kVA til 75kVA, og úttaksstraumur á bilinu 500A til 1000A (hægt að aðlaga sérstakar upplýsingar). Þessi röð af vörum er hægt að búa til í mát eða samþættum mannvirkjum til að uppfylla kröfur mismunandi staða um rúmmál búnaðar og meðhöndlunarskilyrði. Fyrir aðstæður sem krefjast meiri straumafkösts, býður DDG röðin einnig upp á sérsniðna framleiðslugetu á bilinu 200A til 15000A.
Ekki er hægt að hunsa samfelldan vinnutíma og hitaleiðni
Eitt innspýtingarpróf tilheyrir venjulega skammtíma- eða hléum vinnuham, en leyfilegur lengd mismunandi tækja við hámarksútstreymi er mjög mismunandi. Sum fyrirferðarlítil tæki geta aðeins haldið uppi 2 til 3 mínútur við 1000A fulla hleðslu, á meðan gerðir með stærri hitaleiðnihönnun geta lengt notkunartíma fullrar hleðslu í meira en 10 mínútur.
Þessi munur hefur bein áhrif á skilvirkni prófunar. Þegar þörf er á mörgum endurteknum mælingum á sömu hringrásinni, eða þegar framkvæmt er hitastigshækkunarpróf eða önnur verkefni sem krefjast stöðugrar virkjunar, getur búnaður með skammtímavinnutíma krafist tíðar stöðvunar vegna kælingar, sem getur í raun hægt á heildarframvindu. Þess vegna, með þeirri forsendu að afkastageta og straumbreytur uppfylli kröfurnar, ætti að hafa forgang að velja búnað með lengri samfellda vinnugetu við markstrauminn.
Nákvæmni og hagnýtur uppsetning ætti að passa við prófunartilganginn
Mælingarákvæmni er annar harður vísir í vali. Fyrir sannprófun á gengisvörn og prófun á CT hlutfalli, þarf venjulega að stjórna núverandi mæliskekkju eins inndælingartækis innan ± 1% af öllu sviðinu. Tækið ætti að hafa marga verndarbúnað, þar með talið yfirstraumsvörn fyrir úttak, yfirspennuvörn og innri sjálfsskoðun, til að tryggja öryggi aðgerða á staðnum.
Á virknistigi, hvort þörf sé á þriggja fasa samtímis inndælingu, hvort innbyggður tímamælir sé nauðsynlegur til að mæla virknitíma aflrofans, og hvort þörf er á gagnageymslu og tölvusamskiptaviðmóti, ætti að meta út frá raunverulegum prófunarverkefnalista. DDG aðalstraumsprautan í Wuhan UHV er staðsettur sem aprófunartæki fyrir aðalstrauminnspýtinguog hástraumsrafall, aðallega þjóna kerfisuppsetningarprófum, rannsóknarstofuprófum og rafkembiforritum. Þegar valið er ákveðna gerð geta notendur borið saman ofangreindar virknikröfur við staðlaðar stillingar framleiðanda lið fyrir hlut til að forðast að greiða aukakostnað fyrir ónotaðar aðgerðir og forðast tvítekningar vegna aðgerða sem vantar.
Upphafspunktur valrökfræðinnar er alltaf „prófaði hluturinn“
Að lokum ætti val á inndælingarbúnaði að vera öfugt frá breytum prófaðs tækis. Rammastraumur prófaða aflrofans, aðalmálstraumur CT og stillingarsvið verndarbúnaðarins ákvarða sameiginlega nauðsynleg efri mörk og neðri mörk inndælingarstraums og getu. Wuhan UHV hefur ítrekað minnst á notkun þess í orkuverum, tengivirkjum, rafbúnaðarverksmiðjum, rannsóknarstofum og öðrum einingum. Vörulína þess nær yfir mismunandi getu og uppbyggingarform, nákvæmlega til að passa við prófunarþarfir mismunandi stiga, allt frá fyrirbyggjandi prófunum í dreifiherbergjum til gangsetningar á stórum tengivirkjum. Kjarni valsins er að finna jafnvægispunkt sem passar við tiltekið prófunarverkefni á milli núverandi framlegðar, hæfileika, vinnutíma, mælingarnákvæmni og flytjanleika.
