Úrvalið ákapalprófunarbúnaðhefur lengi verið einkennist af tveimur breytum: spennustigi og þversniðsflatarmáli. En í verklegri verkfræði er hið sanna ákvörðunaratriði um það hvort hægt sé að „hreyfa búnað“, mæla nákvæmlega og nota oft lengd kapalsins. Wuhan UHV Power Technology Co., Ltd. hefur ítrekað sannreynt dóm á margra ára þjónustu á staðnum: lengd er ekki aðeins upphafspunkturinn fyrir útreikning á prófunargetu, heldur einnig vatnaskil fyrir uppsetningarkerfi búnaðar. Ef rangt lengdarsvið er valið getur það leitt til óskýrra bylgjuforma og erfiðrar auðkenningar á bilunarpunktum og í alvarlegum tilfellum getur allt ómunarbúnaðurinn ekki titrað vegna tíðnimisræmis við prófunina.
Lengdin ákvarðar prófunarregluna, ekki bara mælisviðið

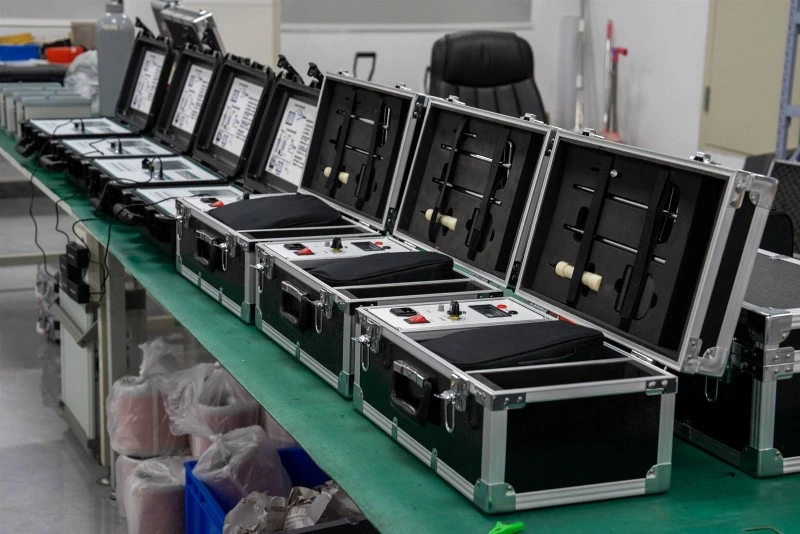

Fyrsta skrefið í bilunargreiningu kapalsins er að velja rétta prófunaraðferð út frá lengd kapalsins og eðli bilunarinnar. Fyrir lágspennupúlsaðferðina er prófunarfjarlægðin beint takmörkuð af samsvöruninni milli púlsbreiddar og sýnatökuhraða. Þegar Wuhan UHVbilanaleitari fyrir snúrusamþykkir lágspennu púlsaðferðina, hámarks prófunarfjarlægð getur náð 60 km og hámarksfjarlægð háspennu flassaðferðarinnar er 40 km, með staðsetningarvillu stjórnað innan 20 cm. Þessi vísir þýðir að fyrir snúrur sem eru styttri en 60 km, hefur búnaðurinn fulla þekjugetu; En ef raunveruleg lengd kapalsins er miklu minni en valið svið mun endurkasta bylgjulögunin þjappast saman í horni skjásins og veikar bilunarendurspeglun drukkna auðveldlega af hávaða.
Algengari misskilningur í reynd kemur fram við stutt kapalprófun. Þegar snúrulengdin er minni en 100 metrar, ef langlínusviðsstillingin er enn notuð, eru atvikspúls og endurspeglast púls of nálægt í tímasviðinu og tækið er erfitt að aðskilja þetta tvennt á áhrifaríkan hátt. Wuhan UHV eftirsöluteymi gerði einu sinni spennuþolspróf á 10kV þriggja kjarna snúru sem var innan við 2 kílómetra langur. Á færibreytustaðfestingarstigi stilltu tæknimenn kjarnaofnsamsetninguna í samræmi við raunverulega lengd til að forðast röskun á bylgjuformi af völdum "toga lítinn bíl með stórum hesti".
Spennuþolspróf: þéttareikningur á bak við lengdina
Ef staðsetning bilunar snýst um að „sjá skýrt“ þá er spennuþolspróf spurning um „að geta hreyft sig“. Því lengri sem kapallinn er, því stærra jafngildir rýmd og viðbragðsgetan sem krafist er fyrir prófið eykst línulega. Með 10kV/300mm ² snúru sem dæmi, fyrir hverja 1km lengdarlengd eykst rýmið um u.þ.b. 0,376 μF. UHV röðin breytileg tíðni röð ómun tækifrá Wuhan UHV hefur fellt þetta samband inn í valrökfræðina á hönnunarstiginu: sett af tækjum með nafngetu 75kVA/75kV samsvarar hámarksprófunarlengd 1,5km fyrir 10kV/300mm ² snúrur; þegar afkastagetan er aukin í 540kVA/270kV er lengd kapalsins sem hægt er að ná á sama spennustigi framlengd í 4,5km.
Samsvörun milli getu og lengdar er ekki bara línuleg framreikningur. Þvingunarskilyrði fyrir endurómtíðni eru strangari en getu. Hefðbundin flytjanleg ómunartæki á staðnum krefjast venjulega að lengd prófaðs kapals sé ekki minna en 80 til 150 metrar. Undir þessum þröskuldi getur ómunartíðni kerfisins auðveldlega farið yfir vinnugluggann 30-300Hz, sem gerir það ómögulegt að koma á ómunarskilyrðum. Þegar Wuhan UHV stillti 45kWraðhljóðtækifyrir viðskiptavini í Xinjiang tók það greinilega til skoðunar tvöfalda eftirspurn "núverandi 6 kílómetra og framtíð lengur", og frátekið pláss til að stækka prófunarlengdina með því að bæta við kjarnaofna. Kjarninn í þessari hönnunarhugmynd er að lengdin ræður grunnstillingunni, en valið verður að gefa pláss fyrir hugsanlegar lengdarbreytingar í framtíðinni.
Frá „mælanlegum“ í „nákvæmar“: hagnýtt mikilvægi lengdarflokkunar
"Stutt vegalengd miðlungs fjarlægð löng vegalengd" flokkunarstillingu bilanaprófari fyrir snúru virðist vera að skipta um svið, á meðan djúp rökfræði er virkt val fyrir sýnatöku nákvæmni. Wuhan UHV heldur þessari nálgun áfram í vöruhönnun, með búnaði sem styður marga prófunarfjarlægðarvalkosti á bilinu 50m til 60km. „Stutt vegalengd“ stillingin er hentugur fyrir bilanastaðsetningu innan 1 km, þar sem púlsbreiddin er þröng og upplausnin er há, sem gerir kleift að skýra upplausn á fíngerðum endurkastsmun innan nokkurra metra; „Meðal svið“ nær yfir 1 til 3km; „Langt drægi“ er notað fyrir línur frá 3 til 16 km og hærri, sem bætir getu til að fanga langlínuróm með því að auka púlsbreiddina, á kostnað samsvarandi lækkunar á upplausn.
Verkfræðileg gildi þessarar flokkunarstefnu er að hún neyðir rekstraraðila til að ákvarða áætlaða lengd kapalsins fyrir prófun. Tæknigögn Wuhan UHV leggja ítrekað áherslu á forsendur sannprófunar á bylgjuhraða - ef bylgjuhraði prófaða kapalsins er óþekktur þarf að nota venjulegan snúru af sömu gerð og þekktri lengd til kvörðunar. Tilgangur kvörðunar er ekki aðeins að fá nákvæmar bylgjuhraðagildi, heldur einnig að staðfesta hvort núverandi sviðsstilling passi við raunverulega lengd kapalsins. Kvörðuð bylgjuhraði á bilinu 2 km getur orðið fyrir verulegum frávikum vegna púlsvíkkandi áhrifa þegar hann er settur á 20 km fjarlægð.
Undirliggjandi rökfræði sérsniðinna uppsetningar
Valaðferðin á Wuhan UHV hefur leitt í ljós meginreglu sem iðnaðurinn hefur lengi gleymt: val ákapalprófunarbúnaðbyrjar á lengd og endar á lengd. Spennustigið ákvarðar styrkleikakröfur til einangrunarþolsspennu, en þversniðsflatarmálið hefur áhrif á nákvæmni rýmdsútreiknings. Hins vegar ræður lengdin hversu stór búnaðurinn á að vera, hversu marga kjarnaofna á að setja upp og hvaða drægi á að stilla. Í mörgum þjónustutilfellum Wuhan UHV á staðnum staðfesta tæknimenn fyrst raunverulega lagningarlengd kapalsins við komu, frekar en að treysta eingöngu á hönnunarteikningarnar. Það er einmitt vegna þess að munurinn á lengd teikningarinnar og fullnaðarlengdinni er oft nægur til að breyta samsetningu kerfis alls ómunabúnaðarins.
Fyrir snúrurekstur og viðhaldseiningar er hagnýtasta spurningin við val ekki "hversu margar kV snúrur þarf ég að búa til í hámarki", heldur "hversu langur er lengsti kapallinn sem ég stend frammi fyrir í daglegu lífi og hversu stuttur er sá stysti". Bilið á milli þessara tveggja öfga er raunverulega spurningin sem þarf að svara þegar stillt er upp búnaðarsett.
